查看体积渲染碳烟密度

使用重采样体积衍生零部件渲染碳烟密度体积。

切换标量显示器，以开始使用重采样体积。
  1. 右键单击标量场景 1 > 标量 1 节点，然后选择切换可见性。
  2. 编辑重采样体积标量 1 节点，然后设置下列属性：
    节点 属性 设置
    重新采样体积标量 1 表示 体网格
    标量场 函数 碳烟密度
    剪切 关闭
    单位 mg/m^3
    最小值 300.0
    最大值 800.0
  3. 选择颜色条节点，并将颜色映射设置为 soot_ramp。

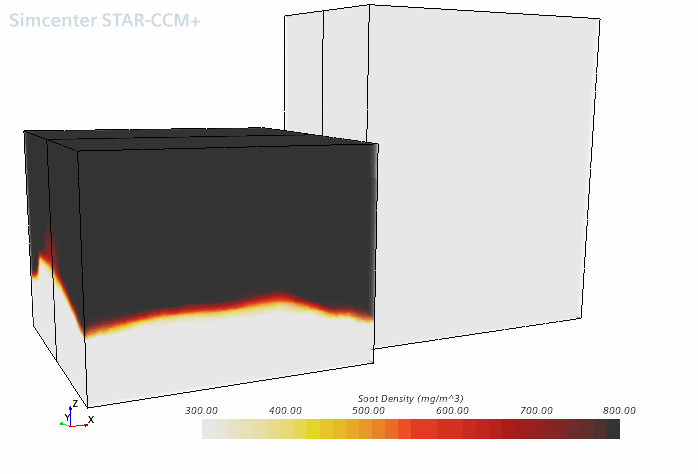

    此时，室内充满体积渲染重采样零部件。
