创建Design Manager项目

创建Design Manager项目的过程集成在与 Simcenter STAR-CCM+ 模拟相同的用户界面中。

Design Manager要求Design Manager项目位于参考模拟的同一个文件夹中。
有两种方式可创建Design Manager项目：
方法 步骤
从参考模拟创建一个Design Manager项目

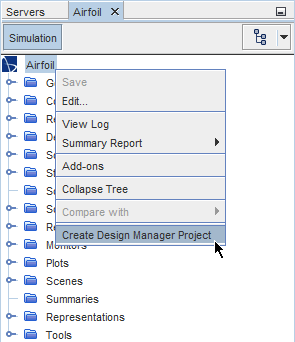

  1. 在 Simcenter STAR-CCM+ 模拟树中，右键单击根节点，然后选择创建设计管理器项目。


    此时将显示Design Manager对象树。参数、报告、场景和绘图将从模拟传递到Design Manager项目。

    注

    当参考模拟位于远程服务器上（例如 Linux 群集上）时，用于创建Design Manager项目的此选项将被禁用。必须使用下述方法。
创建空Design Manager项目并读取参考模拟
  1. 启动 Simcenter STAR-CCM+。
  2. 单击 （创建文件）。
  3. 在创建文件对话框中，设置以下属性：
    • 类型：设计管理器项目
    • 命令：对于未经许可的设计管理器服务器格式，添加 -dmnoshare。请参见设计管理器选项。

      示例：starccm+ -server -cpubind -rsh ssh -dmproject -dmnoshare

      对于默认许可，无需额外参数。

  4. 单击确定。

    此时将加载Design Manager对象树。

  5. 右键单击模拟节点，然后选择读取参考模拟...。


  6. 在选择参考模拟对话框中，浏览至相应的目录，选择参考 .sim 文件，然后单击打开。
  7. 单击确定。

    读取参考模拟时，Simcenter STAR-CCM+ 将启动服务器进程。模拟文件的相关内容将读入Design Manager项目。

    如果Design Manager服务器在远程机器上（例如在 Linux 群集上）运行，则支持远程浏览参考模拟文件。不需要进一步的 SSH 配置。

    另请参见：

    在 Linux 集群上使用常规作业提交方法运行

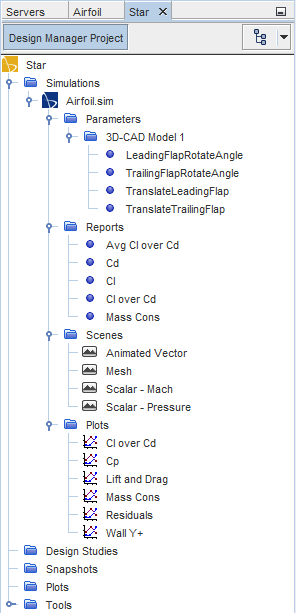

示例：以下屏幕截图显示了从参考模拟传递参数、报告、场景和绘图后的Design Manager对象树。
