生成电池模块

生成电池模块零部件。

生成您已经在前面的步骤中配置的电池模块零部件。

生成电池模块：

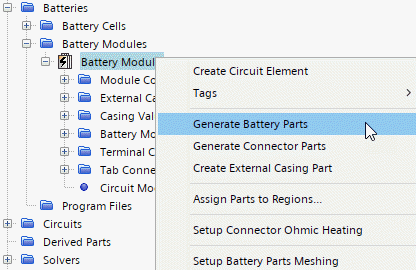

  1. 右键单击 Batteries > 电池模块 > 电池模块节点，然后选择生成电池零件。


    此时输出窗口中将显示以下消息：

    Generating Battery Module Cell Parts 0,0

    Generating Battery Module Cell Parts 0,1

    Generating Battery Module Cell Parts 0,2

  2. 右键单击电池模块 > 电池模块节点，然后选择生成连接器零件。
  3. 在可视化工具栏中单击创建/打开场景按钮，然后选择几何。

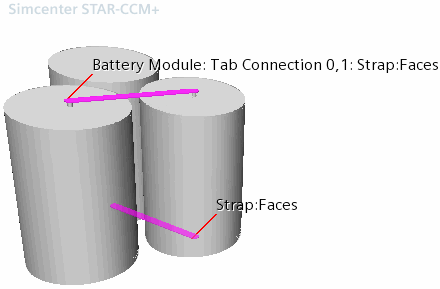

Simcenter STAR-CCM+ 将在电池单元的两个对面创建两个极耳连接器，如以下示例所示。
