可视化结果

创建标量场景以查看模拟结果。

本教程中要关注的主要结果是限流器表面上的侵蚀率。可创建一个标量场景来显示此分布。

要可视化结果：

  1. 右键单击场景节点，然后选择新建 > 标量。
  2. 打开场景 > 标量场景 2 节点，然后选择标量 1 > 部件节点。

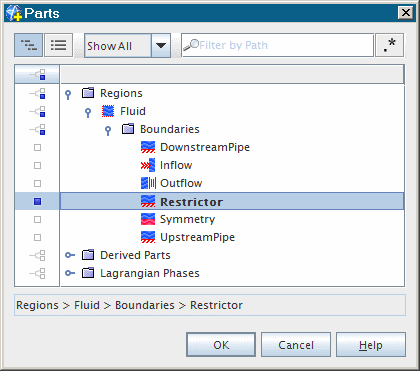

  3. 将部件设置为区域 > 流体 > 限流器。


  4. 继续在同一个标量 1 节点中选择标量场节点。
  5. 将函数设置为侵蚀率。
  6. 选择场景 > 标量场景 2 > 轮廓 1 节点，然后清除轮廓属性。

要初始化视图，可使用 （保存-恢复-选择视图）。

  1. 单击 （保存-恢复-选择视图），然后从弹出菜单中选择视图 > +Y > 上 +Z。

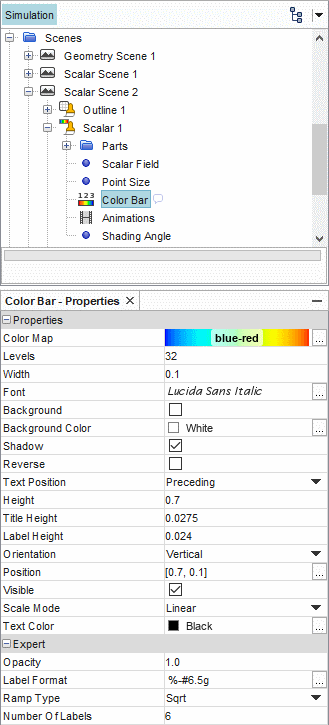

  2. 选择颜色条节点，然后设置下列属性：
    设置 值
    方向 垂直（在设置宽度和高度之前设置。）
    宽度 0.1
    高度 0.7
    位置 [0.7, 0.1]


  3. 使用 （框线缩放）和鼠标控制钮放大被侵蚀的限流器表面，并按下图所示调整其位置。

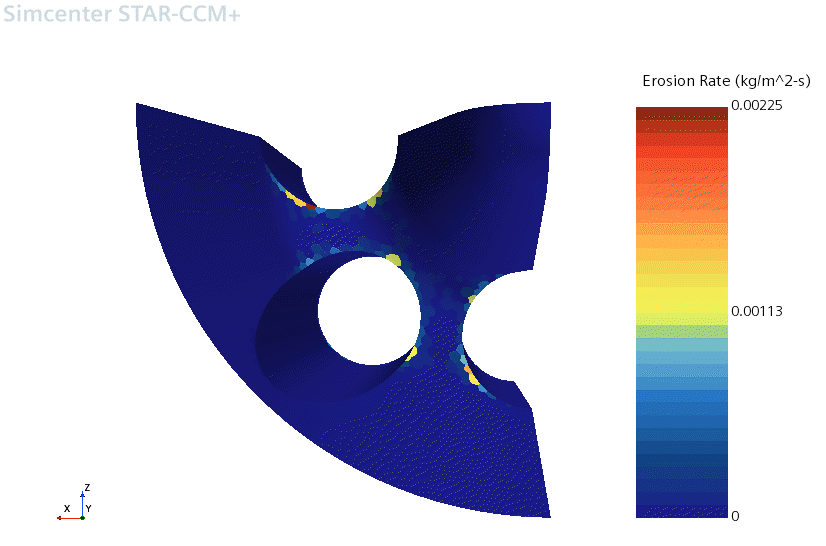

    绘图显示最大侵蚀率可能出现的位置。
