创建分布平均图
对于任何旋转表面，可以查看沿此表面的任何标量值的平均解。
要编辑等值面：
- 选择节点，然后将标量场设为已标准化轴对称 1 M。
- 选择节点，然后将值设为 0.9。此等值面在第一个叶片的后缘生成旋转的一个子午面，可用于沿子午方向可视化任何标量值的平均分布。
创建平均分布：
- 单击标量：叶片到叶片选项卡（在图形窗口中）。
- 右键单击衍生部件节点，然后选择。
- 在编辑对话框中，设置下列属性：
属性 设置 输入部件 参数化 轴对称 1 显示 新的表面显示器 - 单击创建，然后单击关闭。
- 右键单击 节点，然后选择切换可见性。
- 在可视化工具栏中，单击

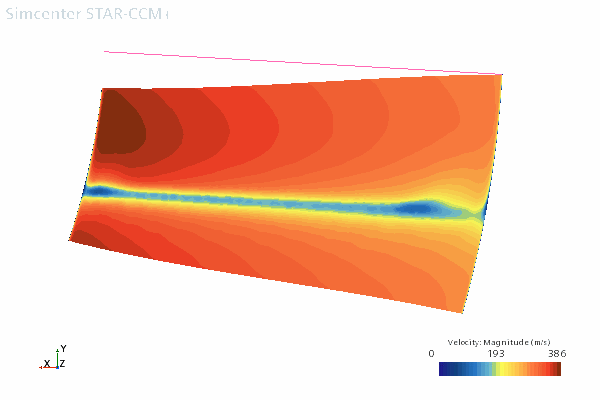

（保存-恢复-选择视图），然后选择。用于分布平均值的速度域如下所示：
创建 XY 绘图：
- 右键单击绘图节点，然后选择。
- 将 节点重命名为平均速度。
- 展开节点，然后设置以下 X 类型属性：
节点 属性 设置 平均速度 部件 和等值面
X 类型数据类型 标量
标量函数场函数 已归一化轴对称 1 S - 右键单击平均速度节点，然后选择为数据序列重新排序。
- 在平均速度 - 数据序列顺序对话框中，将等值面拖至平均分布上方，然后单击确定。
- 展开节点，然后设置下列属性：

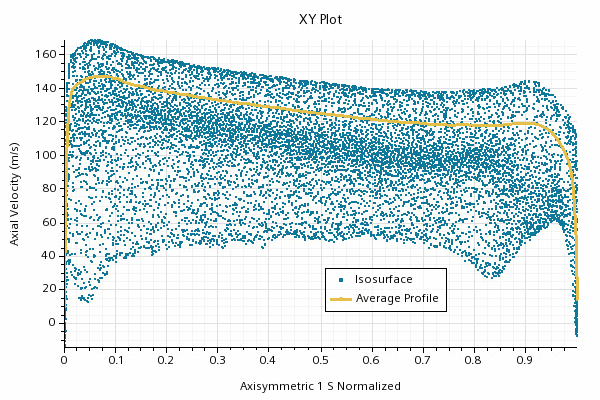

节点 属性 设置 Y 类型 1平滑值 活动 标量函数场函数 轴向速度 等值面符号样式形状 填充方形 尺寸 2 平均分布线样式样式 纯色 符号样式形状 填充圆 尺寸 2 激活后，平滑值属性将原始数据对齐到电芯的顶点而非电芯中心，在比较原始数据和平均分布时应始终激活该属性。最终绘图如下所示：
