创建液膜厚度的 X-Y 绘图

沿着平面截面，通过湿壁面的中心创建液膜厚度 X-Y 绘图。

创建液膜厚度的 X-Y 绘图：

创建平面截面。
  1. 激活图形窗口中的网格场景 1。
  2. 右键单击衍生部件节点，然后选择新建 > 截面 > 平面截面。
  3. 在创建截面窗口内，执行下列操作：

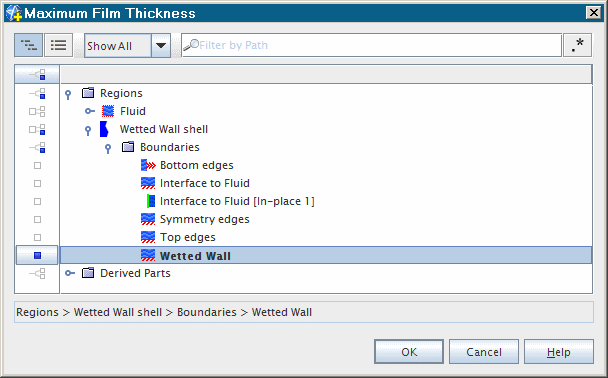

    1. 在输入零部件框中，单击下拉菜单。在显示的对话框中，使用 (列选择)清除选择，然后展开区域 > 湿壁面壳节点并选择湿壁面。


    2. 单击确定。
    3. 将法线设为 [0.0, 0.0, 1.0] m。
    4. 选择屏幕下方的无显示器单选按钮。
    5. 单击创建，然后单击关闭。
    已创建名为平面截面的新衍生零部件。

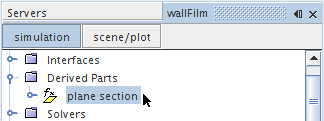

  4. 要在图形窗口内查看该零部件，打开衍生零部件节点，然后选择平面截面。


    沿表面向下运行的线位置会在图形窗口内突出显示。

  5. 将衍生零部件 > 平面截面节点重命名为壁面分布。
使用平面截面创建液膜厚度的 X-Y 绘图。
  1. 右键单击绘图节点，然后选择新建绘图 > X-Y。
  2. 将绘图 > XY 绘图 1节点重命名为液膜厚度分布。
  3. 选择液膜厚度分布节点后，在零部件属性中，单击（自定义编辑器）。

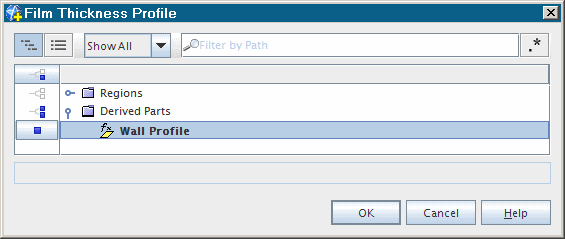

  4. 在显示的对话框中，展开衍生零部件节点并选择壁面分布。


  5. 单击确定。

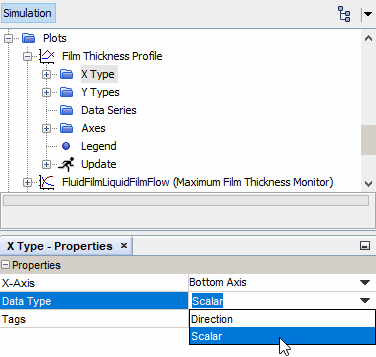

  6. 选择液膜厚度分布 > X 类型节点，然后将数据类型属性设为标量。


  7. 选择液膜厚度分布 > X 类型 > 标量函数节点，然后在场函数属性中，单击（自定义编辑器）。

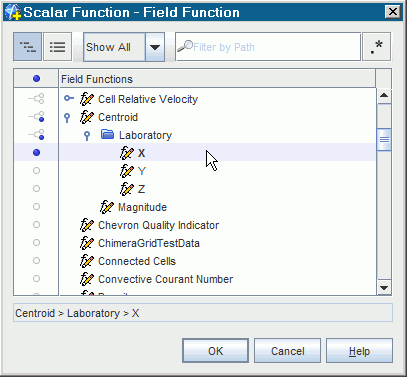

  8. 在标量函数 - 场函数对话框中，选择质心 > 实验室 > X。


  9. 选择液膜厚度分布 > Y 类型 > Y 类型 1 > 标量函数节点，并在场函数属性中，单击（自定义编辑器）。

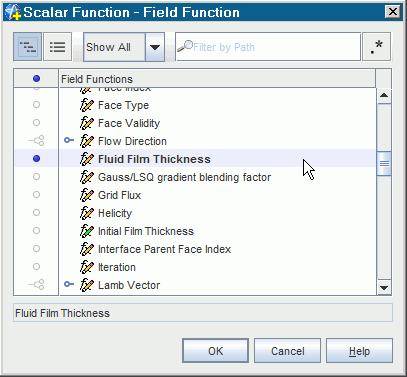

  10. 在标量函数 - 场函数对话框中，选择液膜厚度。
