监视求解
创建报告、监视器和绘图以便在模拟过程中跟踪作用于旋转叶片表面的力矩。监视此值有助于确定求解是否在各时间步内收敛。
- 右键单击报告节点，然后选择。
- 选择力矩 1 节点，然后将零部件设为。
要根据此报告创建监视器和绘图：
-
右键单击 节点，然后选择根据报告创建监视器和绘图。

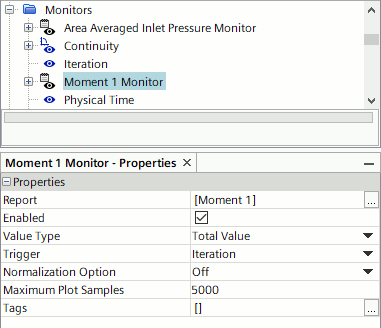

力矩 1 监视器节点出现在监视器下，而力矩 1 监视器绘图节点出现在绘图下。
-
选择节点，然后将触发器设为迭代。
在时间步期间监视此力矩可提供用于时间步内收敛检查的数据。
通常情况下，监控时间步之间的收敛非常重要。但对于非稳态情况下的大多数绘图而言，更为有用的方法是通过报告每个时间步（而非每次迭代）的量值来查看求解进度。将面积平均入口压力监视器绘图和矢量场景更改为每个时间步进行更新。
- 选择节点，然后将触发器设为时间步。
- 选择节点，然后将触发器设为时间步。
确保将 X 轴监视器设置为适合各绘图的正确类型：
- 选择节点，然后将 X 轴监视器设为物理时间。
- 选择，然后将 X 轴监视器设为迭代。
- 选择节点，然后将形状设为填充圆。
- 保存模拟。
