设置边界条件和壳区域

由于希望水膜仅在底面形成，因此在底面为液膜模型创建壳区域。只有在创建壳区域之后，才能指定将所有影响底面的拉格朗日水滴转换为液膜。

在底面边界上创建壳区域时，Simcenter STAR-CCM+ 将展示一个边界条件模式，用于指定将液滴转换为液膜。

VOF 水射流以 5 m/s 的速度进入流入边界的计算域。域的顶面和侧面被指定为允许回流的压力边界。这些边界类型已在起始模拟文件中定义。

要设置边界条件和壳区域：

  1. 为水膜创建壳区域：

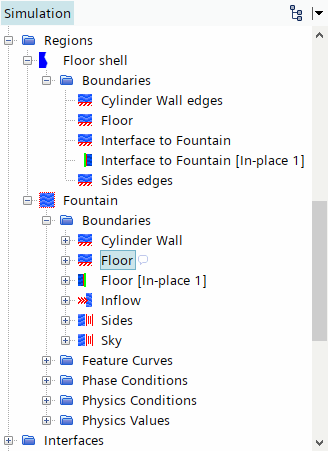

    1. 右键单击区域 > 喷泉 > 边界 > 底面节点，然后选择创建壳区域。
      底面壳体节点作为新区域导入。

    2. 选择区域 > 底面壳体节点，然后将连续体设为水膜。
  2. 编辑区域 > 喷泉 > 边界 > 入流 > 物理值节点并设置以下属性：
    节点 属性 设置
    速度幅值 值 5 m/s
    体积分数 值 [0.0, 1.0]

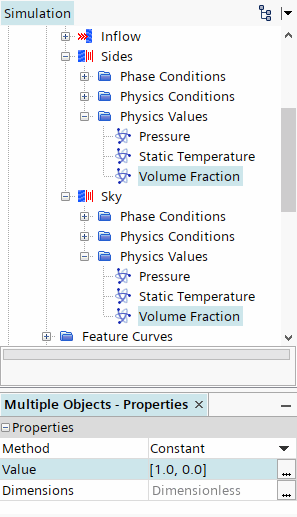

  3. 多选边和顶面边界的物理值 > 体积分数节点，然后将值设为 [1.0, 0.0]。


  4. 展开连续体 > 物理 1 > 模型 > 拉格朗日多相节点。

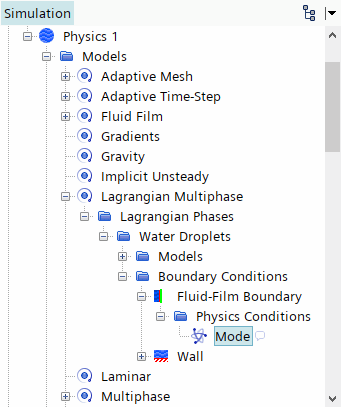

  5. 选择拉格朗日相 > 水滴 > 边界条件 > 液膜边界 > 物理条件 > 模式节点，然后将激活模式设为液膜。


  6. 与此类似，选择边界条件 > 壁面 > 物理条件 > 模式节点，然后将激活模式设为 VOF 转换。
  7. 保存模拟。
