设置可视化场景
在准备显示片剂中设置标量滚筒场景。
-
右键单击 节点，然后选择。

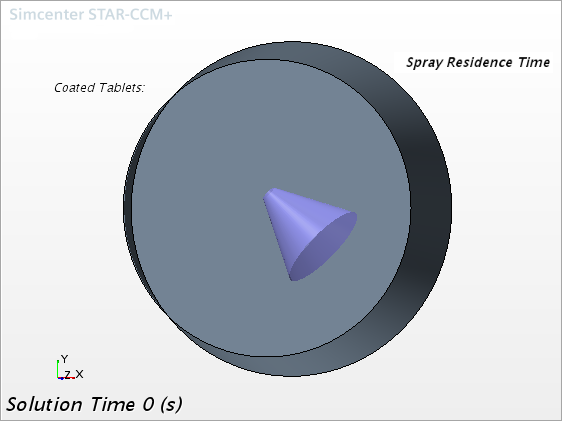

显示与以下所示视图类似的视图（注意，片剂尚未注射）。
-
选择 ，然后将函数设为颗粒：Spray Residence Time(喷射停留时间)。
“喷射停留时间”标题添加到场景。
- 选择，然后将零部件设为。
要将结果图像每 0.04 秒保存一次到文件：
- 选择，并将频率设置为 4。
对于最终场景，报告注释提供涂层颗粒数。要提供此报告的输入零部件，您根据标量喷射停留时间的阈值创建衍生零部件。
要创建阈值零部件：
- 右键单击衍生零部件，然后选择
-
在编辑对话框中：
- 将输入零部件设为。
- 将标量设为。
- 将提取模式设置为全部大于，并确保阈值设置为 0.0。
- 设置 为无显示器。
- 单击创建，然后单击关闭。
- 将阈值节点重命名为彩色喷涂片剂。
- 选择节点，并将零部件设置为。
- 保存模拟。
