Simcenter STAR-CCM+ 中的网格生成器为分配给区域的几何部件生成表面与体网格，为分析做好准备。
面网格生成器

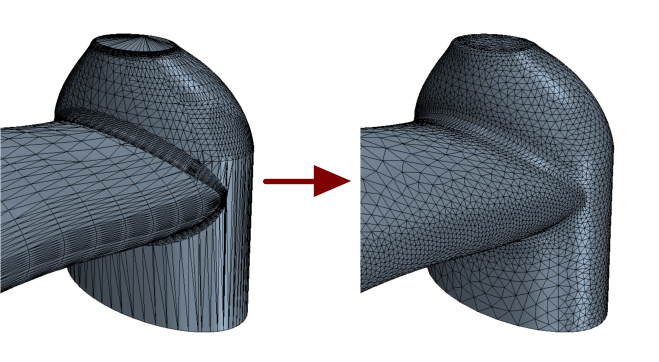

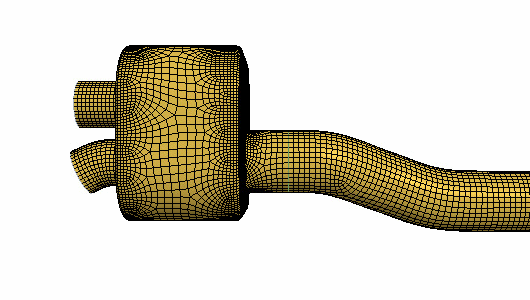

- 表面重构
- 对初始表面进行网格重构，以提供高质量的三角形或四边形表面，将其用作体网格生成器的输入。
- 自动表面修复
- 当表面中存在穿孔面、表面接近值问题或表面质量问题时，自动更正重构的表面。
- 几何灵敏度
- 应用预定义偏移时，计算相对于所选几何参数的几何表面的灵敏度。此计算在已进行网格重构的表面上进行。
边界层网格生成器

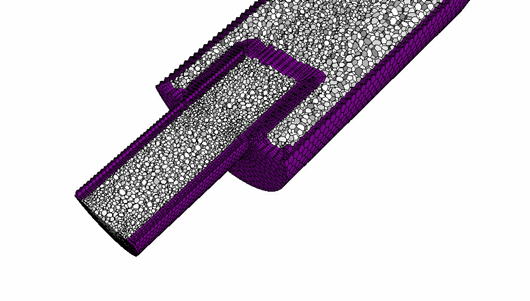

- 棱柱层网格生成器

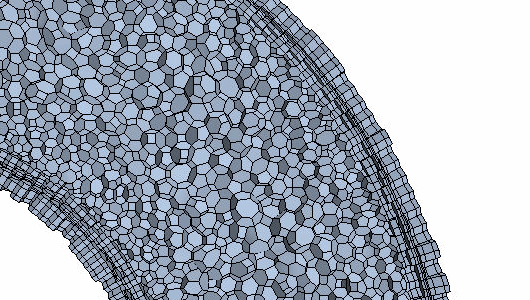

- 在壁面边界旁添加棱柱体网格单元层。棱柱层对于捕捉靠近壁面的粘性和热梯度非常重要。
- 增强层网格生成器

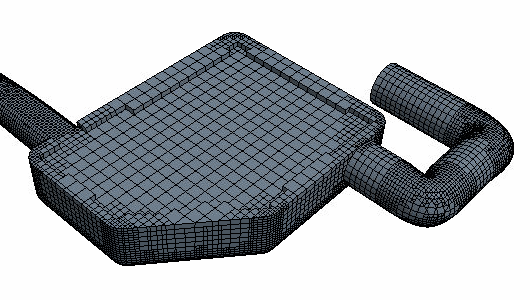

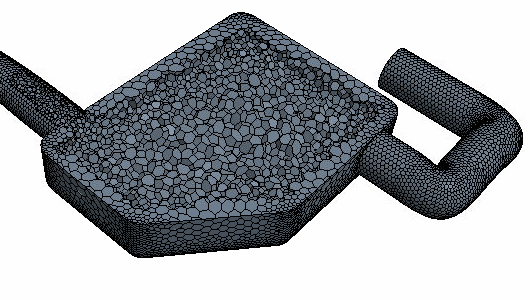

- 创建一个体网格，它由壁面边界旁的棱柱体网格单元层和其他位置的多面体网格组成。此网格生成器在壁面上创建表面网格，并投影该网格以创建棱柱体网格单元层。
其他网格生成器

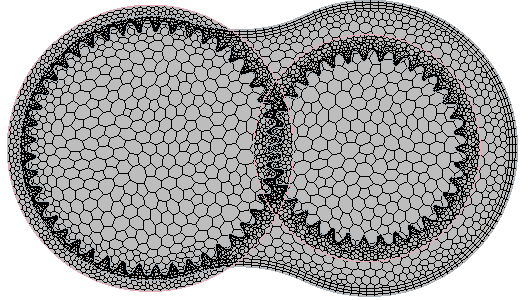

- 自动网格 (2D)
- 为几何生成 2D 网格。只有标记为 2D 的部件才可供选择。有四种不同的体网格类型可供选择：

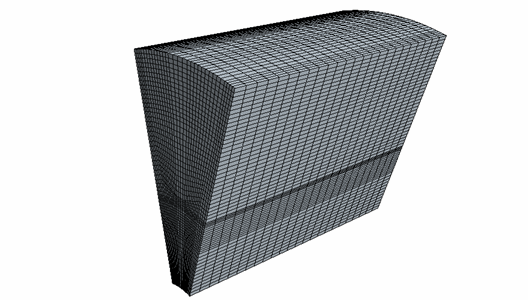

- 自动网格（壳体）
- 为壳体部件生成四边形或三角形体网格。

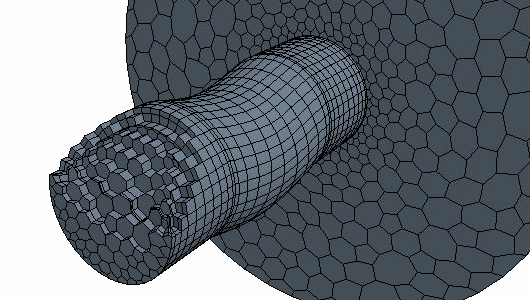

- 体积拉伸网格生成器
- 从已网格化的某一核心体网格生成器的边界中生成拉伸网格区域。适用于在不创建额外几何的情况下扩展流域。

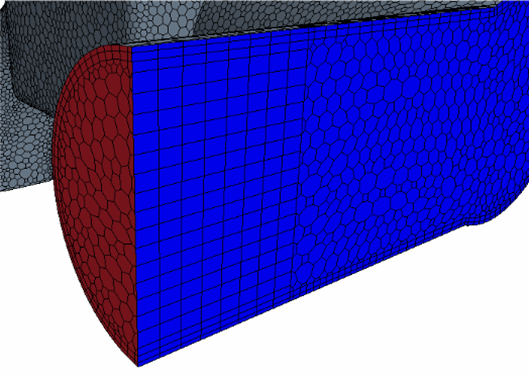

- 定向网格
- 生成穿过指定几何的体积的扫掠网格。为此，可以在源面上定义初始表面网格，网格将被扫掠穿过体积到目标面，从而在整个几何上生成所需的结构化网格。

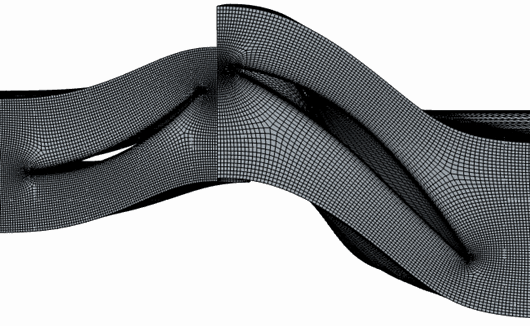

- 涡轮机网格
- 为轴向叶片几何生成一个流体对齐的结构化体网格。
