定义边界条件
设置 Ceramic、Clip+ve 和 Clip-ve 区域的边界条件。
- 选择节点，然后将条件设置为。
- 选择节点，然后将值设置为 310 K。
将 Clip+ve 区域的边界条件设置为具有从“迭代”与“电势水平”对比表中读取的阶梯式电势。该表以 CSV 文件 potentialLevels.csv 的形式提供。
- 右键单击节点，然后选择。
-
在打开对话框中，选择 potentialLevels.csv，然后单击打开。
被添加到节点下的对象树。
-
右键单击 节点，然后选择。

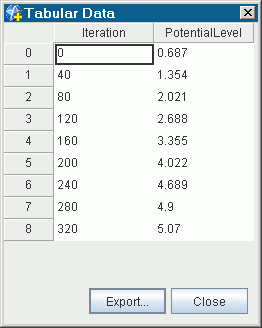

文件内容将显示在表格数据对话框中，如下所示。
- 单击关闭。
- 选择节点，然后将方法设置为。
-
展开节点，然后设置下列属性：
节点 属性 设置 电势 方法 表（迭代）
表（迭代）表 potentialLevels 表：数据 PotentialLevel 插值 步进 - 选择节点，然后将方法设置为。
- 选择节点，然后将值设置为 0.02 V。
-
保存模拟
。
