设置材料特性

定义相并设置适当的材料特性。

在相节点下定义每个混合物组分所对应的材料。

注

在涉及表面张力效应的多相流体问题中，首先定义密度最大的液体，因为壁面的接触角值始终是相对于首先定义的流体而指定的。

要定义相并设置材料特性：

  1. 在喷射器连续体中，右键单击模型 > 多相 > 相节点并创建新相。
  2. 将相 1 节点重命名为 C3H8O3。
  3. 对于 C3H8O3 相，请选择下列模型：

    组合框

    模型

    材料

    液体

    状态方程

    恒密度
  4. 单击关闭。
  5. 创建第二相，然后将其重命名为空气。
  6. 对于空气相，请选择下列模型：

    组合框

    模型

    材料

    气体

    状态方程

    恒密度
  7. 单击关闭。

    多相节点包含相模型对象，如下所示：



本练习默认选择空气，但必须在 Simcenter STAR-CCM+ 材料数据库中将水替换为甘油。

  1. 右键单击 C3H8O3 > 模型 > 液体 > H2O 节点，然后选择替换为。

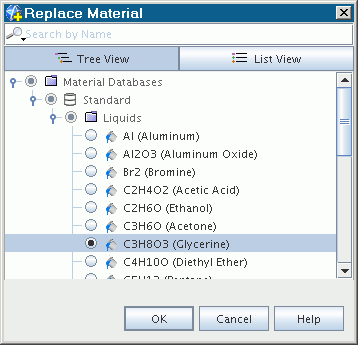

  2. 在替换材料对话框中，展开材料数据库 > 标准 > 液体节点。
  3. 激活 C3H8O3（甘油）。


  4. 单击确定以替换材料。

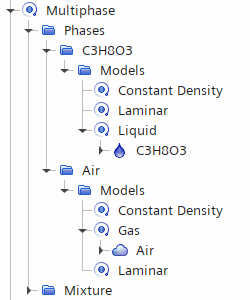

    显示的相模型对象如下所示。



  5. 保存模拟。
