定义后处理对象

在激活模拟序列之前，您将创建几何场景以将改进的翼片下部元件形状与原始形状进行比较。还可以添加下压力绘图的注释。

创建下压力绘图注释：
  1. 右键单击绘图 > 下压力监视器绘图节点，然后选择创建绘图图像注释。
    绘图图像 1 将添加到工具 > 注释节点。
创建比较场景：
  1. 右键单击场景节点，然后选择新建 > 几何。
  2. 选择场景节点并将其命名为 Geometry Comparison。
  3. 对于 Geometry Comparison 中的两个场景显示器，设置属性如下：
    属性 轮廓 1（原始形状） 表面 1（优化形状）
    零部件 展开区域 > 流体域 > 表面节点，选择机翼端板、机翼下部元件和机翼上部元件。 展开区域 > 流体域 > 边界节点，选择机翼端板、机翼下部元件和机翼上部元件。
    表面 ✓ ✓
    轮廓 ✓ ✓
    颜色模式 常数 常数
    颜色 绿色 红色
    表示 几何 体网格
  4. 打开几何比较场景。
  5. 选择工具 > 注释 > 绘图图像 1 节点，然后将注释拖到打开的几何比较场景。

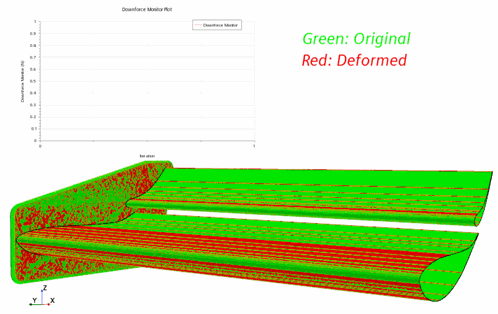

    创建的场景显示如下：
