创建标量场景

创建标量场景以显示箱中的颗粒体积分数。

要创建标量场景：

  1. 右键单击场景节点，然后选择新建 > 标量。
  2. 将标量场景 1 节点重命名为 Bubble Shape。
  3. 单击对象树上方的场景/绘图按钮。
  4. 选择标量 1 > 标量场节点，然后将函数属性设为体积分数 > Volume Fraction of Particle(颗粒体积分数)。
  5. 选择标量 1 节点，并将轮廓样式设置为光滑填充。
  6. 要返回模拟对象树，请单击模拟按钮。
  7. 单击初始化求解按钮。

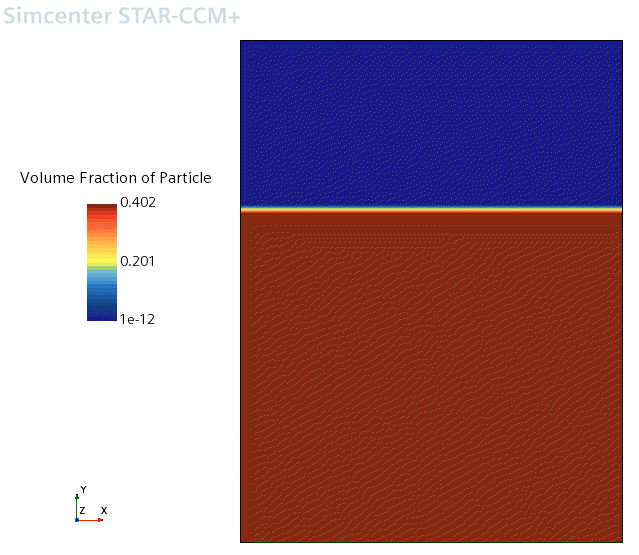

    各相的初始分布显示在图形窗口中。



  8. 保存模拟。
