可视化已导入的温度

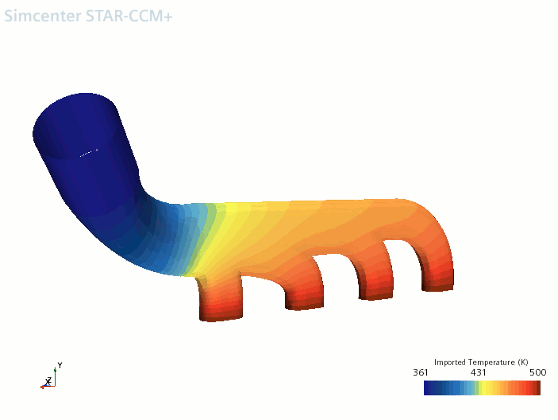

可视化标量场景已导入的温度数据。

导入温度数据期间，Simcenter STAR-CCM+ 已创建名为导入的温度的场函数。

使用导入的温度场函数可视化温度数据：

  1. 创建新标量场景。
  2. 将标量场景 1 节点重命名为导入的温度。
  3. 编辑轮廓 1 > 零部件节点。
  4. 在零部件对话框中，取消选择区域节点，然后单击确定。
  5. 展开标量 1 节点，然后设置下列属性：
    节点 属性 设置
    零部件 零部件 导入的模型 > Abaqus：排气 > 导入的表面 > INNER
    标量场 函数 导入的温度
