可视化不同时间步的压力
设置标量场景以查看气缸壁面上和平面截面上的压力。要从模拟历史文件中调用不同时间步的压力，使用求解视图 cylinderPressureData。
-
创建标量场景，将其重命名为 simh Pressure，然后设置以下属性：
节点 属性 设置 simh Pressure
轮廓 1
部件零部件 标量 1轮廓样式 表示 cylinderPressureData 部件零部件 标量场函数 固体应力压力 特征注释注释 求解时间 默认情况下，场景显示求解历史状态 1 下的压力场。在此，此状态对应于 0.001275 s 时的求解。 -
要查看其他时间步（如 0.025 s）的压力，选择 节点，然后将求解时间设为 0.025 s。

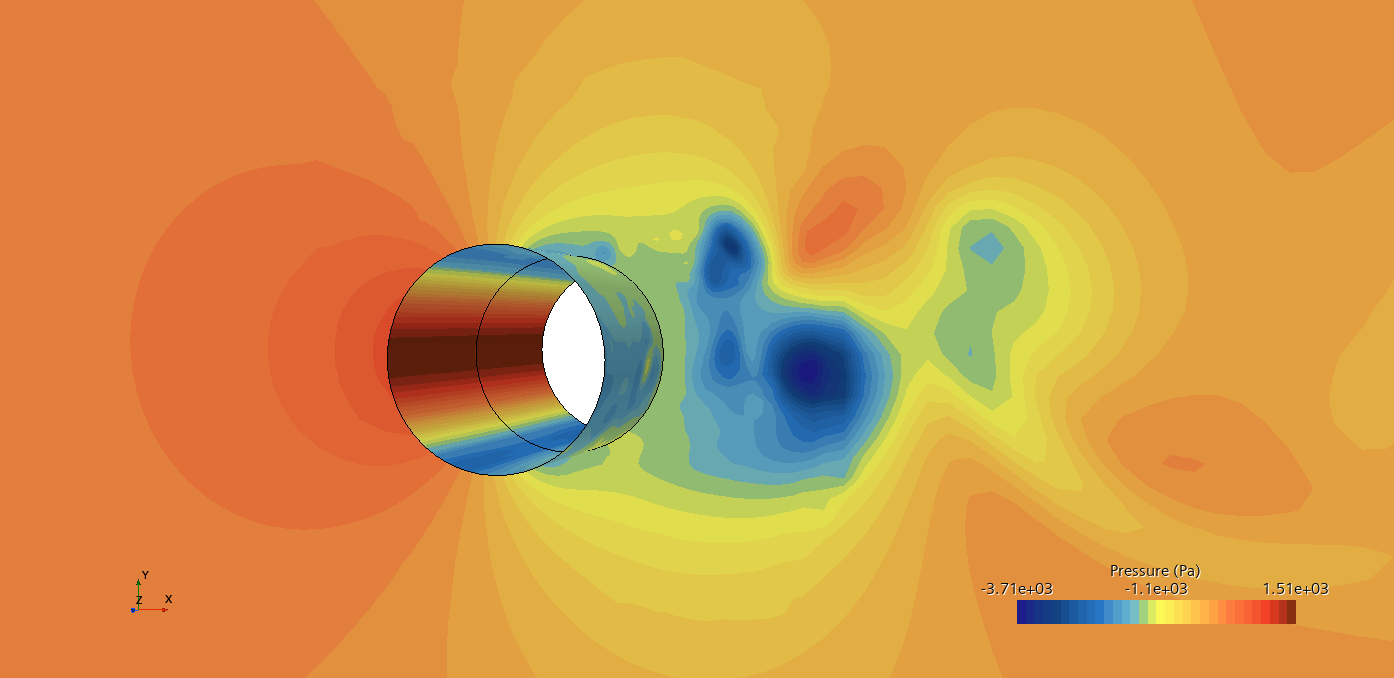

标量场景会更新以显示 0.025 s 处的压力场。
- 保存模拟。
