可视化正则模态

要可视化场景中的正则模态，则创建正则模态求解视图。正则模态视图显示在无应力状态下为线性弹性结构计算的每个特征模态的结果。

要创建正则模态视图：
  1. 右键单击求解器 > 固体应力正则模态节点，然后选择新建正则模态视图。

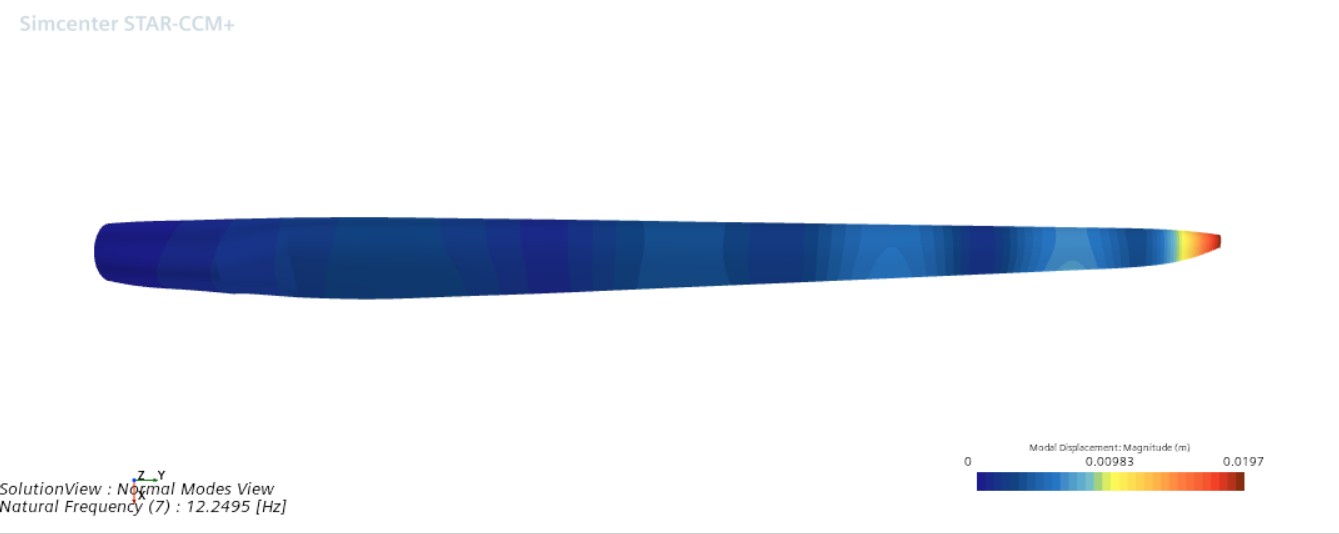

要可视化第 7 个最小特征模态：
  1. 选择求解视图 > 正则模态视图 > 特征模态节点，然后将模态设为 7。
  2. 右键单击场景节点，然后选择新建 > 空。
  3. 右键单击场景 > 场景 1 节点，然后选择新建显示器 > 标量。
  4. 展开场景 1 > 标量 1 节点，然后设置下列属性：
    节点 属性 值
    标量 1 表示 正则模态视图
    部件 部件 区域 > 叶片和区域 > 晶石
    标量场 函数 模态位移 > 幅值
  5. 在可见性工具栏中，单击 （保存-恢复-选择视图），然后选择视图 > +Z > Up -X。
