设置蒸发率报告、监视器和绘图
设置报告、监视器和绘图，以沿液膜边界监视液膜蒸发率。
要设置蒸发率报告、监视器和绘图：
- 右键单击报告节点，然后选择。
- 将新创建的表面平均 1 节点重命名为 H2O 蒸发率。
- 将标量场函数设置为。
- 单击部件属性右侧的省略号。
-

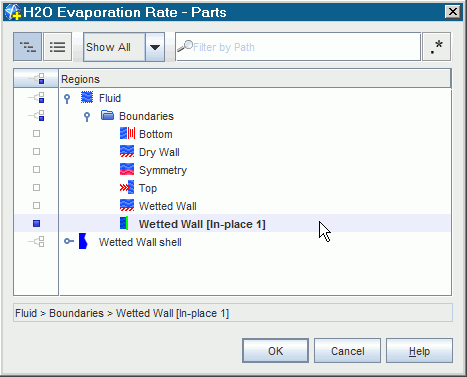

在出现的对话框中，展开节点，然后选择湿壁面 [原位 1].
- 单击确定。

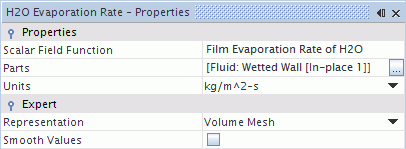

H2O 蒸发率 - 属性窗口如下所示：
复制该报告，以创建乙二醇蒸发率报告：
- 右键单击，然后选择复制。
- 右键单击报告，然后选择粘贴。
- 选择副本并将它重命名为 C2H6O2 蒸发率。
- 选择，然后将标量场函数设置为。
为两个报告创建监视器和绘图。
-

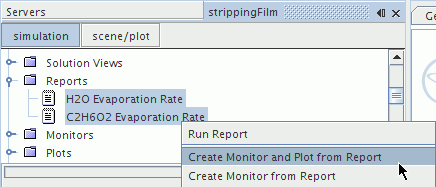

选择H2O 蒸发率和 C2H6O2 蒸发率节点，然后右键单击其中一项并选择从报告创建监视器和绘图。
- 单击单个绘图，在同一张绘图中显示两个蒸发率。
设置监视器，在每个时间步进行更新：
-
选择和H2O 蒸发率监视器节点，然后将触发器设为时间步。
格式化监视器绘图外观：
- 将重命名为蒸发率。
- 右键单击节点，然后选择打开。
- 选择，然后将标题设置为时间 (s)。
- 选择，然后将标题设置为液膜蒸发率的表面平均值 (kg/m^2-s)。
