分析重叠网格

在标量场景中显示网格单元状态。

要在运行模拟之前分析网格，初始化重叠网格交界面：
  1. 右键单击交界面节点并选择初始化。

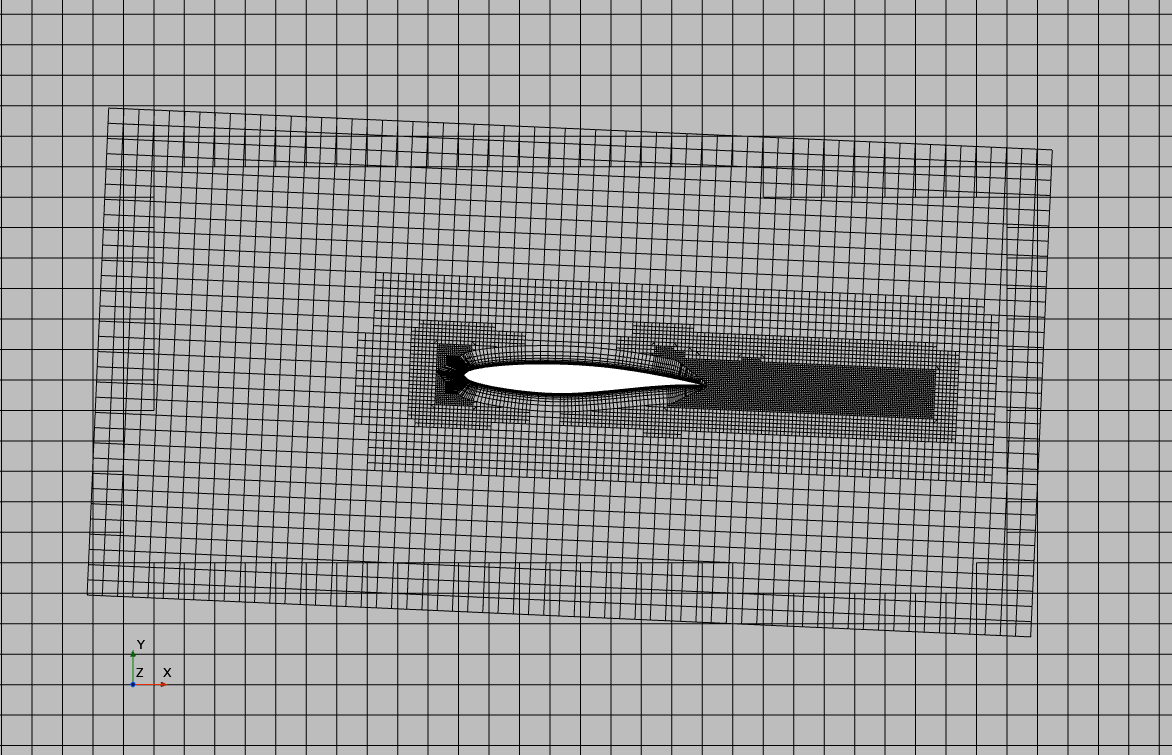

    可以看到，网格场景 1 中翼型部件内的背景网格已移除。

使用重叠网格单元状态场函数分析重叠网格。
  1. 创建标量场景。
    显示标量场景 1 屏幕。

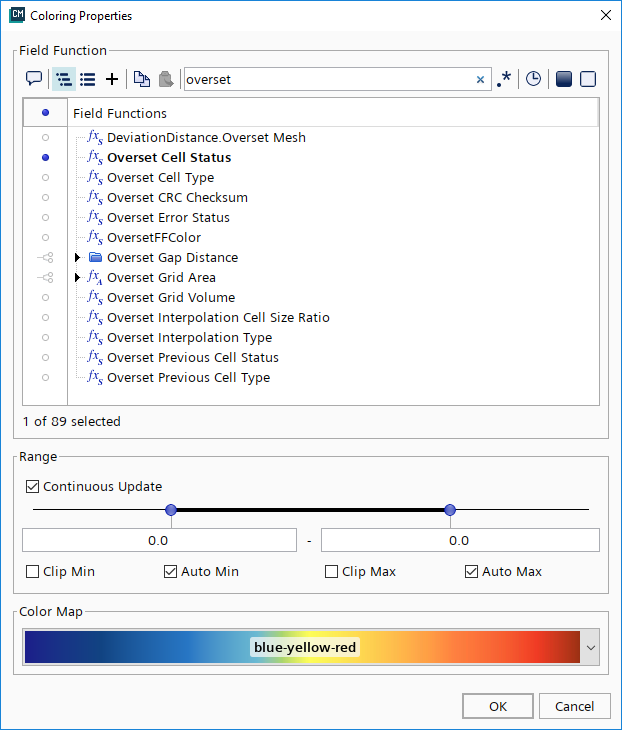

  2. 右键单击显示底部的标量条，并从着色属性对话框中选择重叠网格单元状态，然后单击确定。


  3. 选择标量场景 1 > 标量 1 节点。
  4. 在属性对话框的专家选项卡中，将表示设为重叠网格。

首先，查看重叠区域中的网格单元状态。

  1. 选择标量场景 1 > 标量 1 > 部件节点并勾选部件属性中的重叠 2D 区域。
  2. 选择标量场景 1 > 标量 1 > 标量场节点，然后将最小值设为 -2.0、最大值设为 1.0。

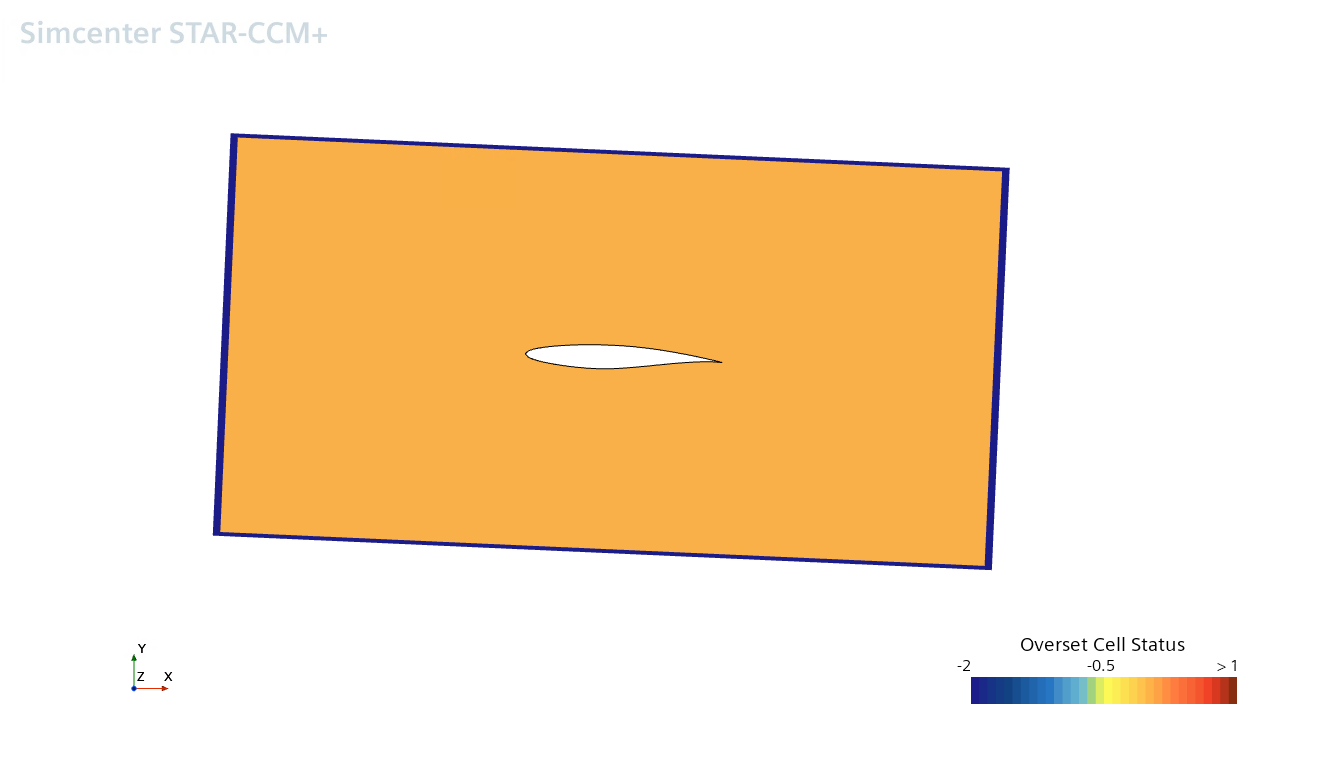

    受体网格单元以蓝色轮廓画出重叠区域。

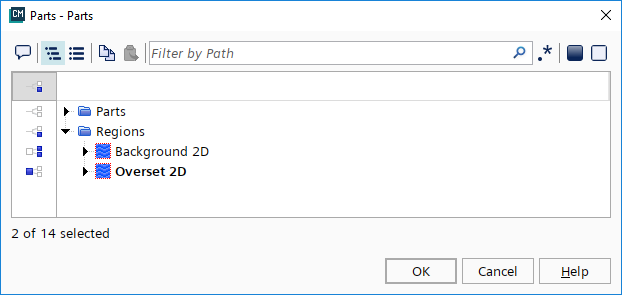

  3. 要查看背景区域网格单元状态，在标量场景 1 > 标量 1 > 部件节点中，将部件更改为背景 2D。

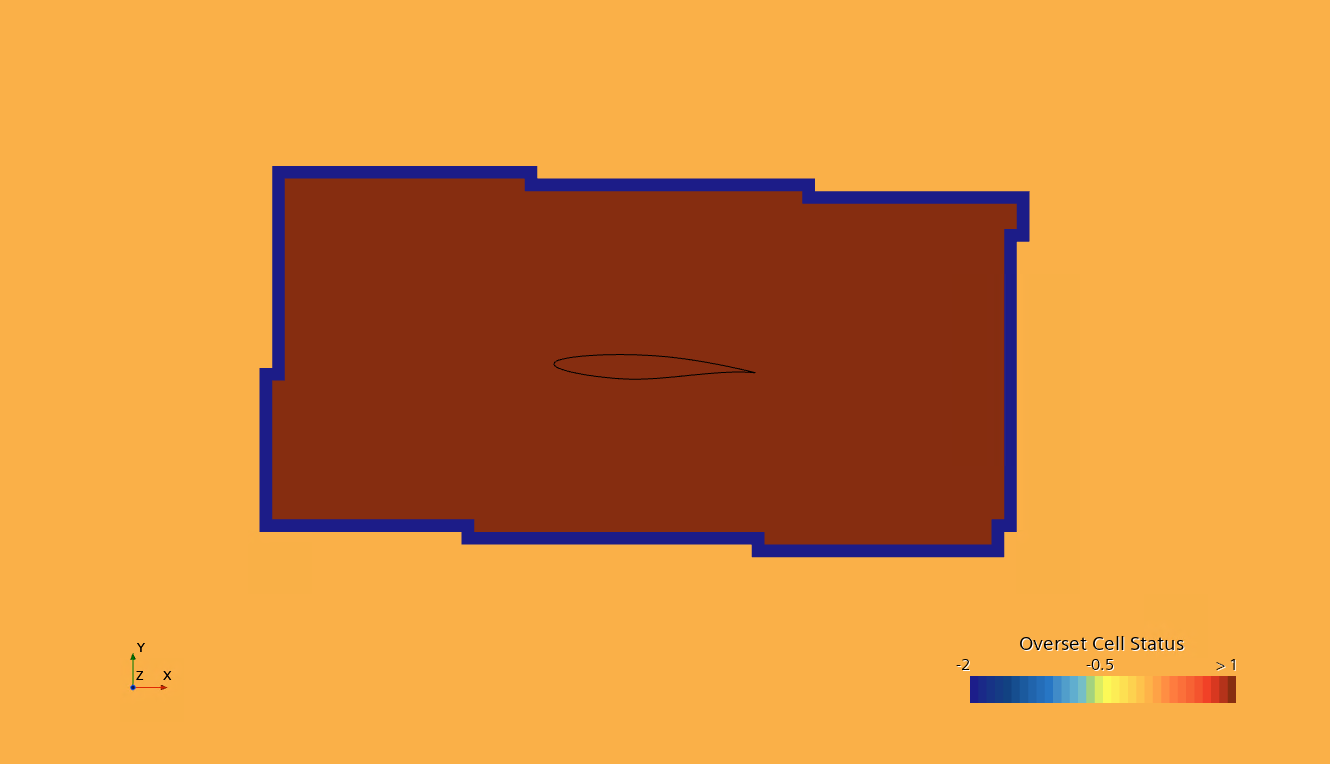

    背景网格中的红色网格单元处于不活动状态。
