获取初始流体场

以准稳态运行模拟以便获取初始流体场。将以此初始化步骤为基础的求解作为仿真求解的初始条件。

要为刚性平板周围的稳态流体求解，请冻结协同仿真和网格变形求解器。增加每个时间步的内部迭代次数，以便在单个时间步内形成流体场。然后，让模拟运行一个时间步。由于您仅搜索稳态求解，因此时间不需要十分精确。因此，请使用 1.5 s 的大时间步和一阶临时离散设置。
  1. 选择求解器 > 隐式非定常节点，并将时间步设置为 1.5 s。

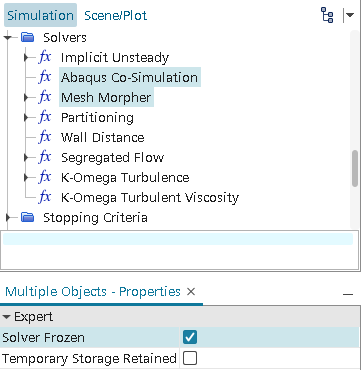

  2. 同时选择求解器 > Abaqus 协同仿真和求解器 > 网格变形节点。
  3. 激活冻结的求解器。


  4. 选择停止标准 > 最大内部迭代节点，并将最大内部迭代设置为 400。
由于准稳态模拟仅运行一步，因此请禁用最大物理时间和最大步数停止标准：
  1. 同时选择停止标准 > 最大物理时间和停止标准 > 最大步数节点。
  2. 禁用已启用。
  3. 从菜单中选择求解 > 步进。
  4. 初始步完成后，刷新标量场景 1。
  5. 保存模拟。
清除求解历史记录，以便将时间重置为零。不要清除求解域，因为这样会导致初始求解丢失：
  1. 在菜单中，选择求解 > 清除求解。
  2. 在清除求解对话框中，禁用场和重置网格，然后单击确定。
