将零部件分配给区域

在创建此教程的网格之前，应将导入零部件分配给区域。

  1. 右键单击几何 > 零部件 > trainAndTrack节点，然后选择将零部件分配给区域...
  2. 在将零部件分配给区域对话框中，按照如下所示设置模式：
    模式 设置
    区域模式 为每个零部件创建一个区域
    边界模式 为每个零部件表面创建边界
  3. 单击应用，然后单击关闭。

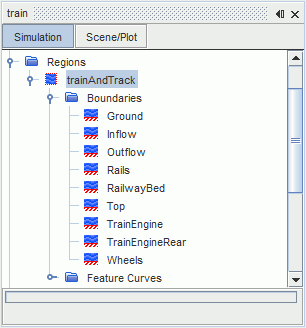

    Simcenter STAR-CCM+ 在区域节点中，添加新区域trainAndTrack。所有零部件表面分配至对应的区域边界。
