设置喷射器

设置喷射器以将离散拉格朗日相的颗粒导入求解域。喷射器定义颗粒的初始状态。

要设置喷射器：

  1. 右键单击喷射器节点，然后选择新建。

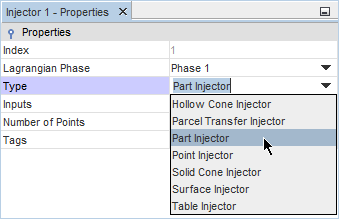

  2. 选择喷射器 > 喷射器 1 节点，然后将类型设置为零部件喷射器。

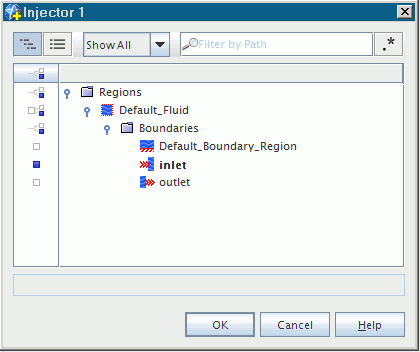

  3. 将输入设置为区域 > 默认流体 > 边界 > 入口。


  4. 单击确定。

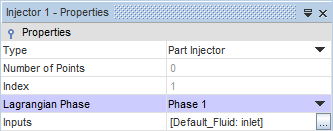

  5. 将拉格朗日相设置为相 1。


在求解初始化过程中计算出喷射点数以前，点数属性一直为 0。指定喷射器的条件和值以定义颗粒。

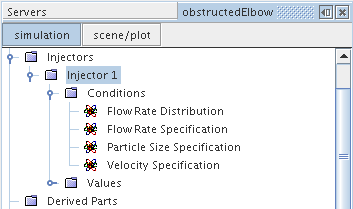

  1. 打开喷射器 > 喷射器 1 节点。


  2. 编辑下列节点，设置适当的属性：
    节点 属性 设置
    条件 > 流率指定 方法 体积流率
    流速分布 方法 根据喷射器

    这表示体积流率适用于整个喷射器，而不是针对喷射点。
    速度规格 方法 幅值 + 方向
    值 > 体积流率 值 6.4516E-7 m3/s
    颗粒直径 值 4.0E-5 m
    速度幅值 值 10 m/s
  3. 保存模拟。
