定义机翼运动

为说明机翼总位移，可以按照规定的扫掠运动、规定的俯仰运动以及由应力求解器计算的变形来叠加用于移动实体网格的三种运动。

要创建扫掠运动：

  1. 右键单击工具 > 运动节点，然后选择新建 > 旋转。
  2. 将运动 > 旋转节点重命名为机翼扫掠。
指定扫掠运动的坐标系。初始模拟包含预定义的坐标系，其在运动开始之前定义初始方位：
  1. 选择运动 > 机翼扫掠节点，然后将坐标系设为基准 > 冲程平面。
    将在下一节中定义扫掠运动的剩余属性。
在扫掠运动上叠加俯仰运动：
  1. 右键单击运动 > 机翼扫掠 > 叠加运动节点，然后选择新建 > 旋转。
  2. 将旋转节点重命名为机翼俯仰。

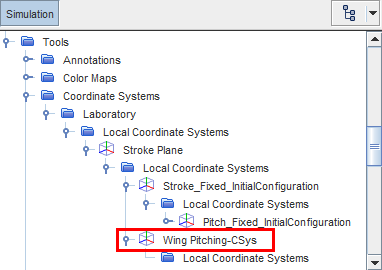

    创建俯仰运动时，Simcenter STAR-CCM+ 会自动创建定义运动的坐标系，机翼俯仰坐标系：

    俯仰运动的坐标系将根据父扫掠运动移动。为了反映这一点，Simcenter STAR-CCM+ 自动设置以下属性：
    运动节点 属性 设置
    Wing Sweeping（机翼扫掠） 受管理的坐标系 基准 > 冲程平面 > 机翼俯仰坐标系
    Wing Pitching（机翼俯仰） 坐标系 基准 > 冲程平面 > 机翼俯仰坐标系

    将在下一节中定义俯仰运动的剩余属性。

修改机翼俯仰坐标系的属性，使其根据初始冲程角度定向。作为快捷方式，可以将 Stroke_Fixed_InitialConfiguration节点的属性复制并粘贴到机翼俯仰坐标系节点上。
  1. 展开工具 > 坐标系 > 基准 > 局部坐标系 > 冲程平面 > 局部坐标系节点。
  2. 右键单击 Stroke_Fixed_InitialConfiguration 节点，然后选择复制。
  3. 右键单击{95}冲程平面局部坐标系机翼俯仰坐标系{102}节点，然后选择粘贴。

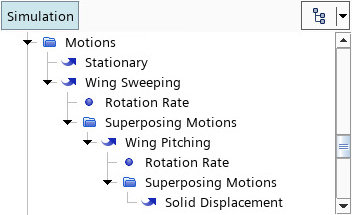

最后，叠加固体位移运动，它可以说明固体应力求解器计算的位移：
  1. 右键单击机翼俯仰 > 叠加运动节点，然后选择新建 > 固体位移。


要将叠加运动分配至机翼区域：
  1. 选择区域 > 机翼 > 物理值 > 定义运动节点，然后将运动设置为机翼扫掠 > 机翼俯仰 > 固体位移。
  2. 保存模拟。
下两节将详细说明如何定义施加的刚性运动（后掠和俯仰）的细节。固体位移运动无需任何其他设置，因为非刚性位移由固体应力求解器提供。
