运行模拟

修改模拟并重新运行。

在运行模拟之前，请修改标量场景以显示中间叠片单元上的电池体积热。

通过将几何部件分配给标量显示器来进行此修改。

  1. 在图形窗口中显示标量场景 1。
  2. 在场景/绘图下，右键单击标量场景 1 > 标量 1 > 部件节点，然后选择编辑。
  3. 单击列选择以取消选择所有部件。

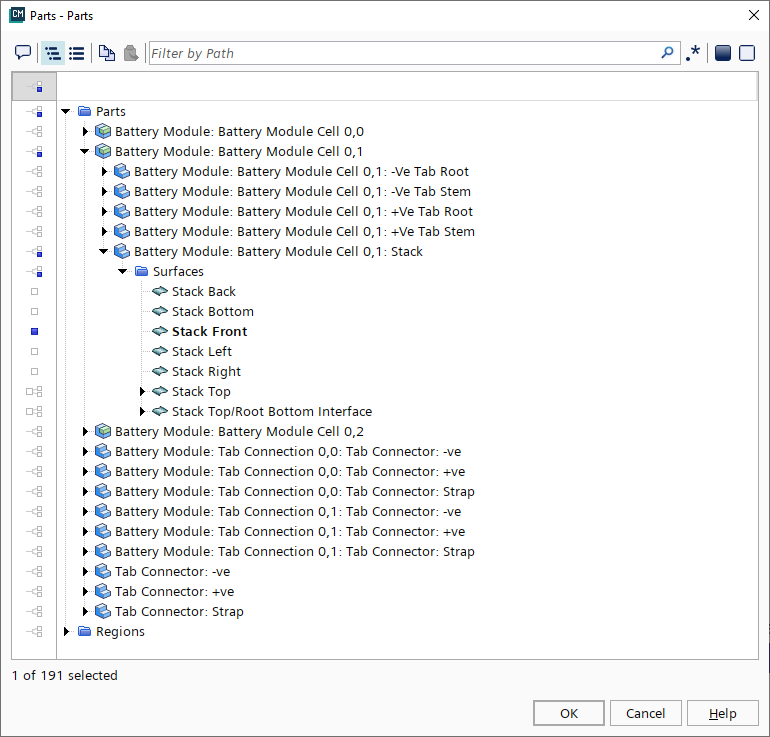

  4. 展开部件 > 电池模块：电池模块电芯 0,1 > 电池模块： Battery Module Cell 0,1: 叠片节点，然后选择 Stack Front(前部叠片)。


  5. 单击确定。

确保场景显示体网格表示。

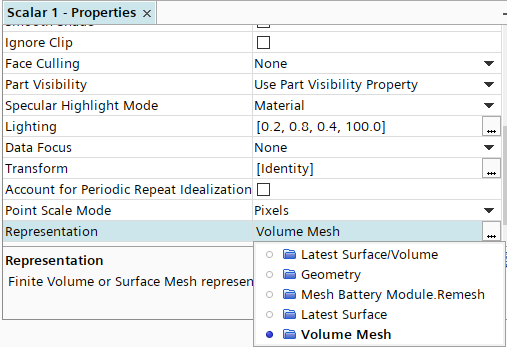

  1. 选择标量场景 1 > 标量 1 节点，确保将表示设为体网格。


  2. 使用文件名 batteryTutorial_threeCells.sim 保存模拟。

此时已做好运行模拟的准备。

  1. 单击求解工具栏中的 （运行）。
  2. 当模拟完成运行时保存模拟。
