选择 FT 场函数的单位

Simcenter STAR-CCM+ 将计算 FT 场函数的维度，并基于这些维度提供建议单位列表。

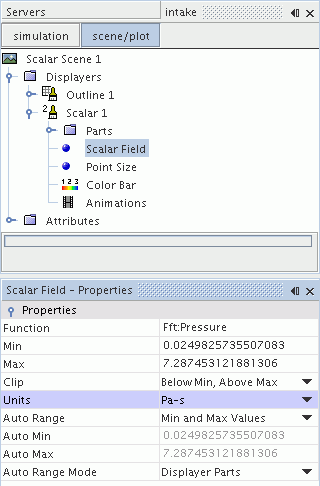

FT 场函数的单位位于场景的显示器 > Scalar 1(标量 1) > 标量场节点的属性窗口中。

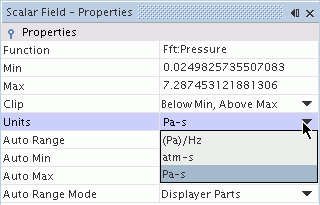

在上述示例中，Simcenter STAR-CCM+ 使用 Fft: Pressure(Fft：压力) 场函数的维度（压力和时间）计算单位。建议单位如下所示。

从此列表中选择最相关的单位。在此特定示例中，(Pa)/Hz 是最合适的选项。
