创建网格细化
为网格的阀座部分创建细化区域。
要定义细化区域，创建圆锥部件。
- 右键单击节点，然后选择。
-
在创建/编辑圆锥部件对话框中设置以下属性：
开始圆盘 结束圆盘 开始半径 结束半径 X 0.0 mm 0.0 mm 25.0 mm 40.0 mm Y -14.268 mm 25.887 mm Z 0.0 mm 0.0 mm - 单击创建，然后单击关闭。
-

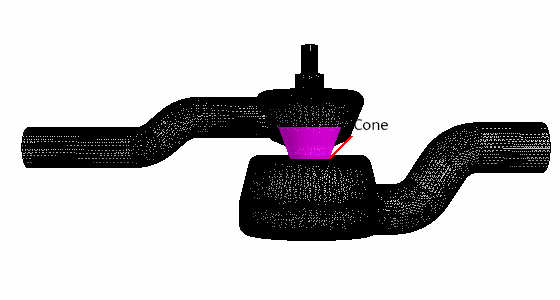

要查看新圆锥部件的位置，使网格场景处于活动状态，然后选择节点。
设置体积控制。
- 右键单击节点，然后选择。
-
编辑节点，然后设置以下属性：
节点 属性 设置 体积控制 部件 圆锥体
控制
表面重构自定义尺寸 激活 多面体网格生成器自定义多面体网格生成器 激活 值自定义尺寸基数百分比 40.0 - 保存模拟。
