可视化速度场

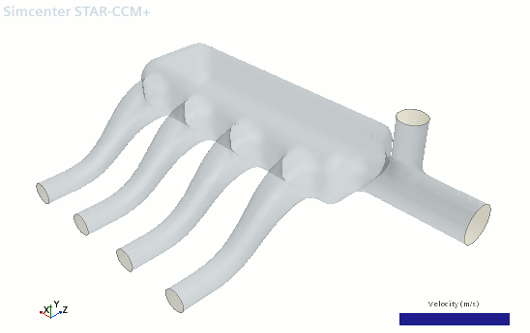

创建矢量场景来显示质量流量边界的速度场。
- 创建矢量场景。
-
编辑矢量场景 1 节点，然后设置下列属性：
节点 属性 设置 轮廓 1 表面 激活 不透明度 0.3 零部件 Cyl1 Cyl2 Cyl3 Cyl4 EGR Intake -
单击
(保存-恢复-选择视图)，并选择。
- 保存模拟。
创建矢量场景来显示质量流量边界的速度场。
| 节点 | 属性 | 设置 |
|---|---|---|
| 轮廓 1 | 表面 | 激活 |
| 不透明度 | 0.3 | |
| 零部件 | Cyl1 | |
| Cyl2 | ||
| Cyl3 | ||
| Cyl4 | ||
| EGR | ||
| Intake |
(保存-恢复-选择视图)，并选择。
