什么是“表 (r)”？

(r) 表拥有一个 'R' 值列，这些值能以默认单位指定表中每个点（行）的半径。

必须通过增加半径值来对点进行排序。 对数据使用 B 样条曲线，以计算面和网格单元值，对于发生明显中断的数据，需要采取额外的措施。

相对于每个区域的参考坐标系（在区域值中指定）来计算半径。 使用区域的轴节点来指定从其计算半径的轴。

如果在定义运动节点下指定旋转或旋转和平移参考坐标系，则用于定义该参考坐标系的轴将用于计算区域的径向坐标。

例如，使用 (r) 表初始化速度：

• 导入表。

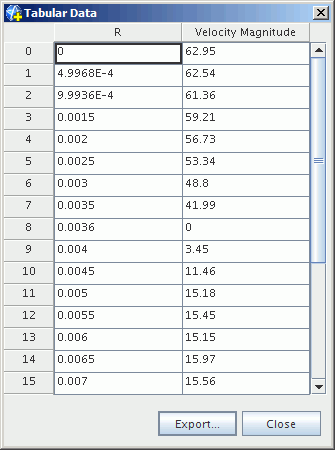

  表格数据的外观可能如下所示：



指定用来定义径向坐标的区域的轴：

1. 选择区域 > [区域] > 物理值 > 定义运动节点，确保参考坐标系设为基准参考系。

   只有当参考坐标系设为基准参考系时，才会显示区域的物理值 > 轴节点。

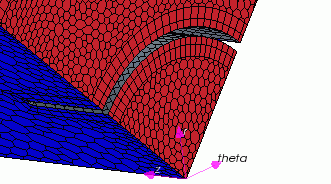

   在此示例中，选择了局部圆柱坐标系来定义区域的轴。 Laboratory-(基准-) > 圆柱 1系统中的方向 [0.0, 0.0, 1.0] 以位置 [0.0, 0.0, 0.0] 为根（如以下屏幕截图所示）。

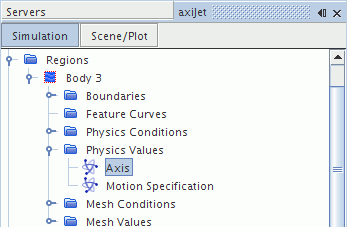

2. 选择区域 > [区域] > 物理值 > 轴节点，并设置坐标系属性。



在此示例中，使用复合规格设置了初始喷气速度分量。 利用复合规格，可使用不同方法指定速度的每个分量。 要使用导入的 (r) 表设置分量：

1. 选择连续体 > [物理连续体] > 初始条件 > 速度节点，并将“方法”设为复合。
2. 选择速度 > 复合 > [分量] 节点，并将方法设为表 (r)。

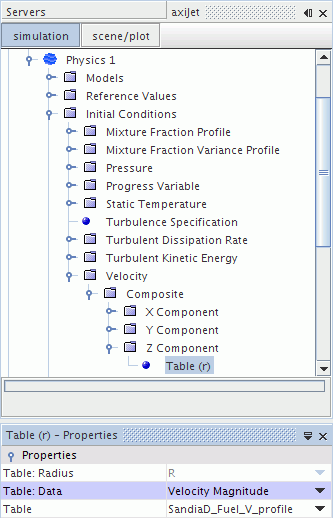

3. 选择 [分量] > 表 (r) 节点，并设置表和表：数据属性。



同样地，设置边界条件：

1. 选择区域 > [区域] > 边界 > [边界] > 物理值 > 速度幅值节点，并将方法设为表 (r)。
2. 选择速度幅值 > 表 (r) 节点，并设置表和表：数据属性。

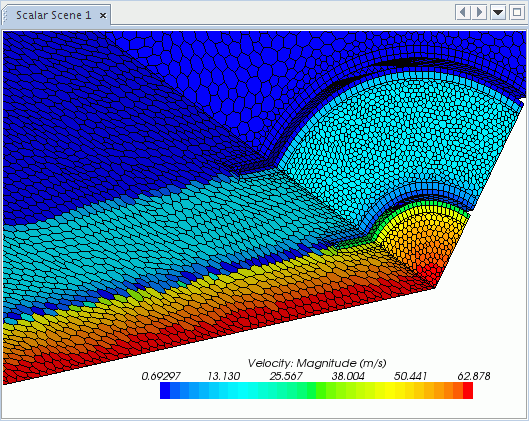

此示例中流场的初始化速度如下所示。
