设置使用频带的二维变换绘图

可以使用频带来绘制二维线性时间傅立叶变换或线性空间傅立叶变换。

要绘制线性时间傅立叶变换或线性空间傅立叶变换：

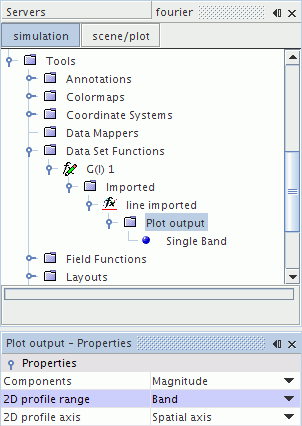

选择 Plot output(绘图输出) 节点，然后将其 2D 分布范围设为频带。

单频带节点显示为 Plot output(绘图输出) 的子节点。

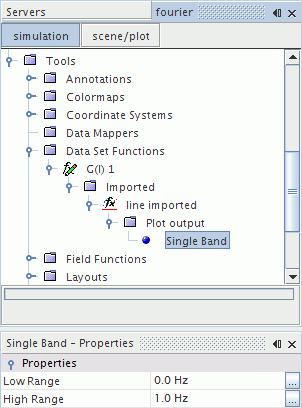

选择 Plot output(绘图输出) > 单频带节点，然后将其值设为所需的频率。

单频带属性


范围下限	绘制二维傅立叶变换的最低频率值。
范围上限	绘制二维傅立叶变换的最高频率值。单击属性自定义工具按钮可激活属性自定义工具，通过它可指定这两个频率值和相应的时间单位（/s 或 Hz）。
