应用负载

使用 Simcenter STAR-CCM+ 段，对板的侧表面施加拉力负载。

从添加段开始：

  1. 右键单击区域 > 板节点，然后选择创建段 > 表面段。

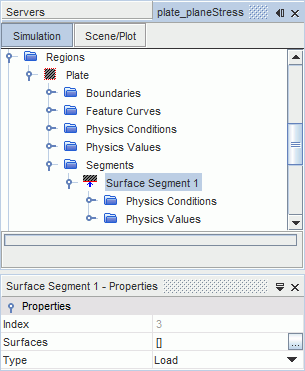

    Simcenter STAR-CCM+ 在板区域节点下添加节点段 > 表面段 1。
    在区域的段节点内添加为此区域创建的所有段。

利用段表面属性，您可以指定零部件表面集合。利用类型属性，您可以指定应用于选定零部件表面的条件类型（负载或约束条件）。

创建段，以在侧表面应用拉力负载：

  1. 将表面段 1 节点重命名为拉力负载。
  2. 选择段 > 拉力负载节点，然后设置以下属性：
    属性 设置
    表面 负载表面
    类型 负载（默认）
指定 x 方向恒定拉力 1000 MPa：
  1. 选择工具 > 单位 > MPa 节点并激活首选。
  2. 编辑段 > 拉力负载节点，然后设置以下属性：
    节点 属性 设置
    物理条件
    固体应力负载 方法 拉力
    物理值
    拖曳 价值 [1000.0, 0.0, 0.0] MPa
  3. 保存模拟。
