生成电池模块

在 Simcenter STAR-CCM+ 中生成电池模块。

现在，您已准备好生成电池模块。此过程涉及到生成部件，然后生成区域。对于包含多个电池电芯的模块，此过程还将根据电池模块设置复制电池电芯。

生成电池模块：

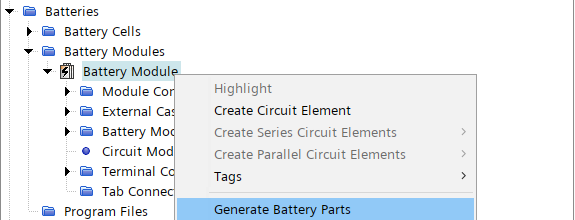

  1. 右键单击电池模块 > 电池模块节点，然后选择生成电池部件。


  2. 右键单击电池模块 > 电池模块节点，然后选择将部件分配给区域。

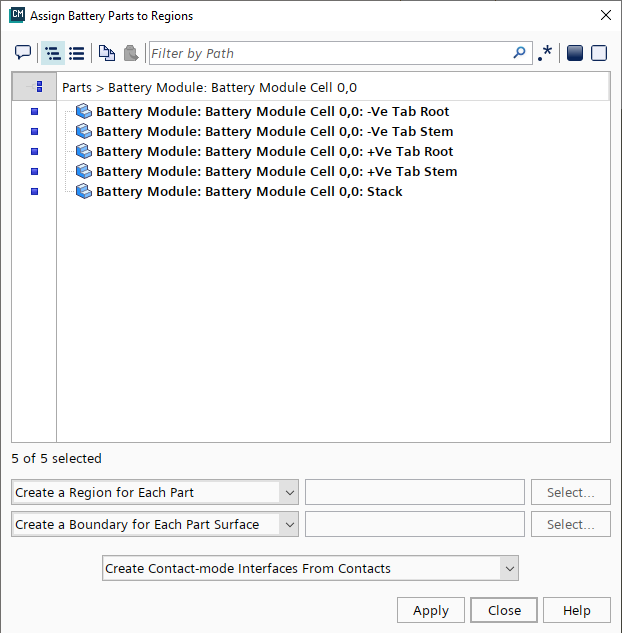

  3. 在将电池部件分配给区域对话框中，确保选中了所有部件，然后选择以下选项：
    • 为每个部件创建一个区域
    • 为每个部件表面创建边界
    • 根据接触创建接触模式界面


  4. 单击应用，然后单击关闭。
  5. 展开几何 > 部件节点和区域节点，查看在此过程中创建的部件和区域。

在生成区域操作期间，已经在叠片、极耳底和极耳干之间自动创建交界面。

  1. 选择交界面 > 电池模块： Battery Module Cell 0,0: +Ve Tab Root/Battery Module: Battery Module Cell 0,0: Stack 节点。

    选定界面将突出显示在 3D-CAD 视图 1 中。

  2. 保存模拟。
