运行协同仿真
运行协同仿真并可视化流体求解和导入的固体位移。
-
在 Simcenter STAR-CCM+ 模拟中，单击
（运行）。
Simcenter STAR-CCM+ 启动 Simcenter Nastran 求解器，协同仿真开始。 - 模拟完成后，展开节点。
模拟文件已包含预定义场景场景 1，在流体结构交界面上显示流体速度和流体压力。要可视化固体位移，为已导入的位移场添加一个显示器：
- 打开场景 1。
- 右键单击 节点，然后选择。
- 将标量 1 显示器重命名为已导入的位移。
-
编辑场景 1 节点，然后设置下列属性：
节点 属性 网格 表示 体网格 流体压力 表示 体网格 流体速度 表示 体网格 已导入的位移
零部件零部件 标量场函数 颜色条颜色图 蓝-红平衡 -
选择节点，将表示设为体网格。

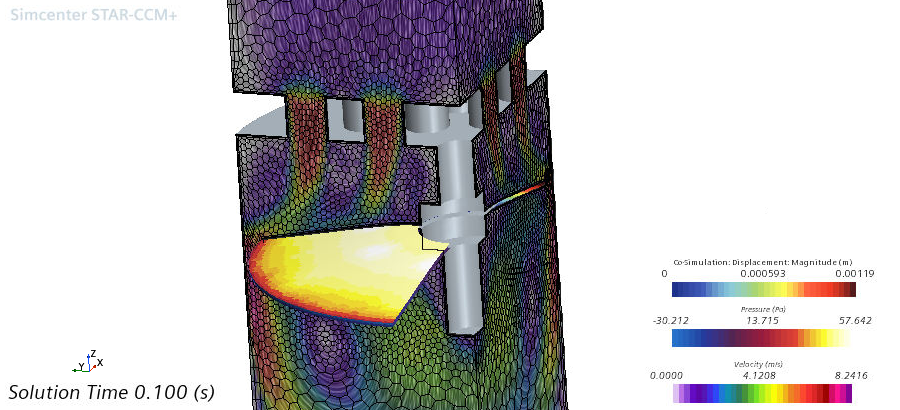

在场景中，根据需要放大和移动颜色条：
- 保存模拟。
