将 CFD 对象添加到项目树

在 GT-SUITE 中，可以使用三种类型对象定义协同仿真交界面：CFD 交界面、CFD 组件和 CFD 连接。

要添加需要的 CFD 对象到项目树：

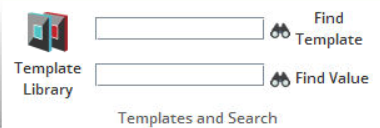

  1. 在模板和搜索功能区中，单击模板库。

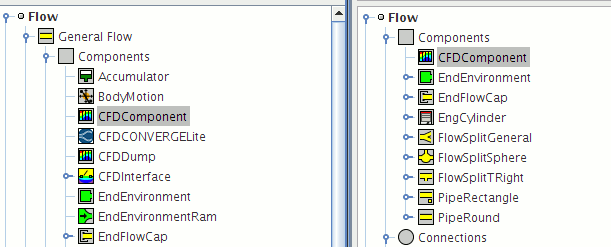

  2. 在左边出现的模板库树中，展开流体 > 一般流体 > 成分节点。
  3. 将 CFDComponent 节点从模板库树拖放到项目树。


  4. 以同样的方法拖放一般流体 > 成分 > CFDInterface 节点和一般流体 > 连接 > CFDFlowConn 节点。
