创建质量流量监视器绘图

创建流经出口的标准化质量流量的监视器绘图。

要创建流经出口的标准化质量流量的监视器绘图：

  1. 右键单击报告，然后选择新建 > 流/能量 > 质量流量。
  2. 将质量流量 1 报告重命名为质量流量。
  3. 选择质量流量节点，然后将零部件设置为 Tube_2D > 出口。

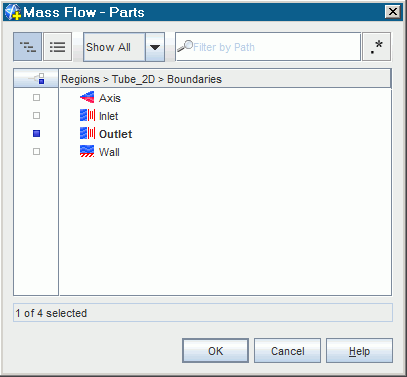

  4. 从编辑零部件属性值时显示的对话框中选择出口。


  5. 右键单击报告 > 质量流量，然后选择根据报告创建监视器和绘图。
  6. 选择监视器 > 质量流量监视器。
  7. 将标准化选项设置为手动。
  8. 确保将触发器属性设置为时间步。
  9. 展开质量流量监视器节点，然后选择手动标准化。
    选择质量流出作为第一次迭代的标准化因子。
  10. 将标准化因子设置为 3.74E-5。
编辑绘图图形设置。
  1. 将绘图 > 质量流量监视器绘图设为标准化质量流量监视器绘图。
  2. 设置下列属性：
    节点 属性 设置
    标准化质量流量监视器绘图 标题 标准化质量流量监视器绘图
    轴 > 底轴 最小值 0.0
    锁定最小值

    禁用
    最大值 20.0
    锁定最大值

    激活
    标题 标题 实际时间 (s)
    轴 > 左轴 最小值 0.0
    锁定最小值

    禁用
    最大值 1.0
    锁定最大值

    激活
    标题 标题 质量流量监视器
  3. 保存模拟。
