设置可视化结果的场景

创建标量场景以便随着模拟的推进来可视化结果。

要创建标量场景以可视化结果：

  1. 右键单击场景，然后选择新建 > 标量。
  2. 将标量场景 1 重命名为固相体积分数。
    固相体积分数函数表示各网格单元中的 H2O 相的状态。当固相体积分数是 1.0 时，冰呈现在网格单元中；当固相体积分数是 0.0 时，（液体）水呈现在网格单元中。不要将固相体积分数与表示网格单元中的相的体积分数混为一谈。在本例中体积分数始终是 1.0，这是因为本模拟中只有一个相：H2O。

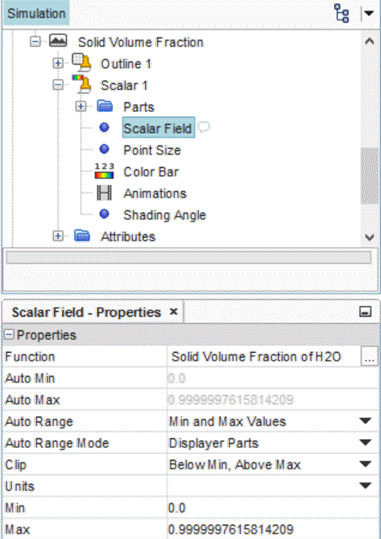

  3. 选择场景 > 固相体积分数 > 标量 1 > 标量场，然后将函数设为固相体积分数 > Solid Volume Fraction of H2O(水的固相体积分数)。

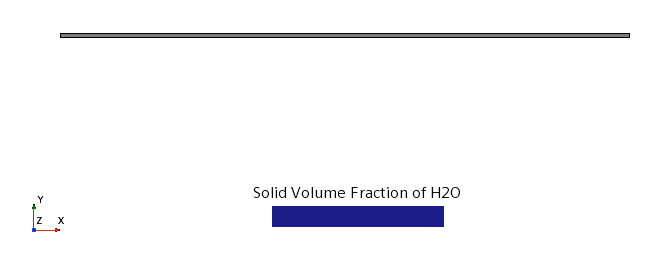

该域在 X 向长而在 Y 向窄：这一长宽比使得显示任何标量场都不容易。



应用一个简单转换缩放 Y 轴以便获得更好的求解表示。

  1. 右键单击工具 > 转换，然后选择新图形转换 > 简单转换。
  2. 将简单转换 1 节点重命名为拉伸 Y。

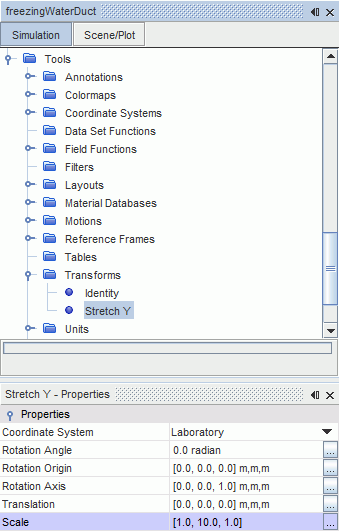

  3. 将比例设置为 [1.0, 10.0, 1.0]。


将延伸 Y 转换应用到固相体积分数场景。
  1. 选择场景 > 固相体积分数 > 轮廓 1，然后将转换设为延伸 Y。

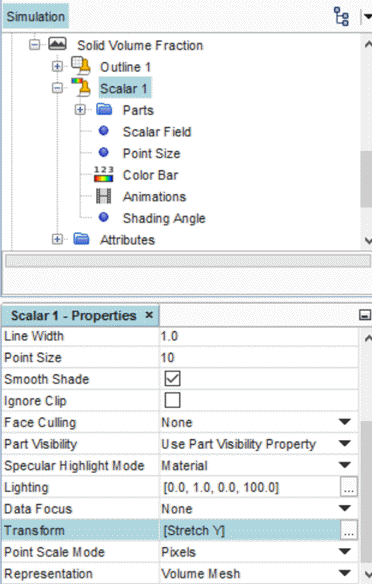

  2. 选择场景 > 固相体积分数 > 标量 1，然后将转换设为延伸 Y。


  3. 选择 Scalar 1(标量 1) 之后，将轮廓样式设为平滑填充。
创建更多场景以显示压力和速度。
  1. 单击场景 > 固相体积分数，然后在按住鼠标左键的同时，将固相体积分数节点拖动到场景节点上，并将新节点重命名为压力。
  2. 选择场景 > 压力 > 标量 1 > 标量场，然后将函数设为压力。
  3. 保存模拟。
