分析结果

分析收敛求解的温度轮廓。

标量场景 1 中显示的平面截面的温度轮廓在每个时间步都进行动态更新。

调节标量场景中显示的温度范围，以帮助您可视化结果。
  1. 展开场景 > 标量场景 1 > 标量 1 节点。
  2. 选择标量场节点，然后设置下列属性：
    属性 值
    最小值 300
    最大值 400
    剪切 关闭

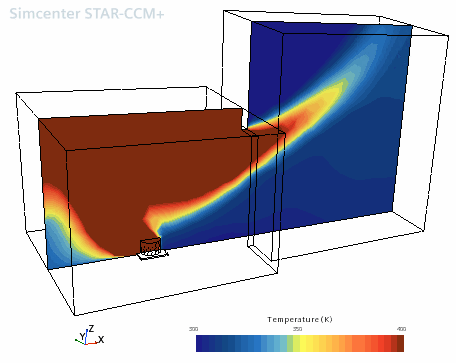

显示如下所示的场景。

检查火焰区的放热率：

  1. 展开绘图节点。
  2. 右键单击火焰放热率视图节点，然后选择打开。
  3. 选择火焰放热率绘图 > 轴 > 底轴节点，然后将最大值设为 50。

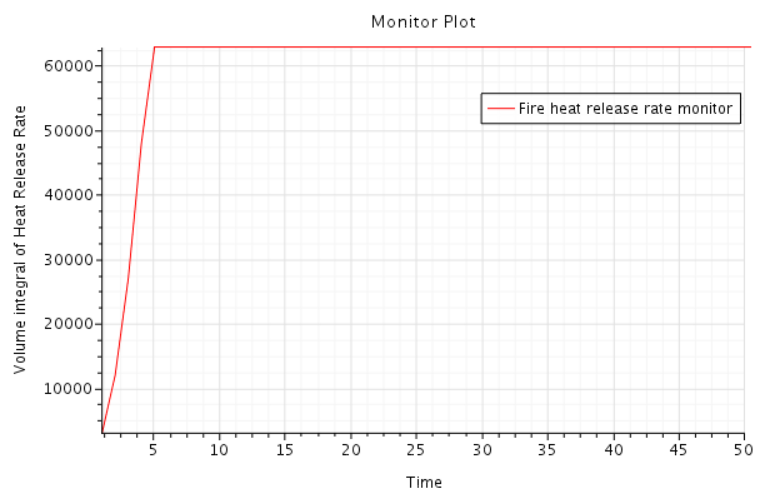

    即会显示如下所示绘图。

  4. 保存模拟。
