可视化求解
要在模拟运行期间查看进程，请使用截面平面设置标量场景。
创建标量场景显示模拟结果。
- 创建标量场景。
创建平面截面：
-
右键单击衍生部件节点，然后选择，然后设置以下属性：
属性 设置 输入零部件 火焰
室
原点 [0.0, 0.0, 0.0] m 法向 [0.0, 1.0, 0.0] m 显示 - 单击创建，然后单击关闭。
- 右键单击节点，然后选择编辑。
-

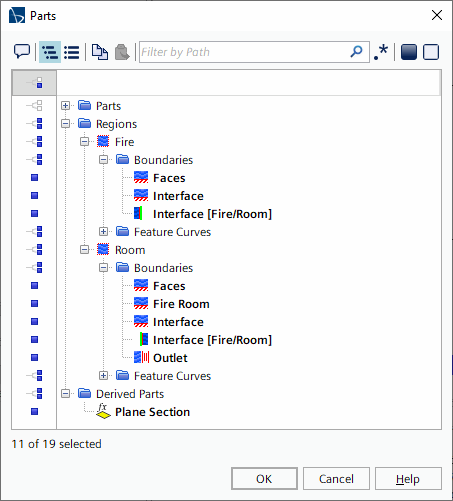

在零部件对话框中，激活顶部附近的
（显示为树）选项，然后选择所有区域和衍生零部件。
- 单击确定。
-
展开标量场景 1 节点，然后设置下列属性：
节点 属性 设置 轮廓 1 特征线 已激活 标量 1 轮廓样式 平滑填充
标量场函数 温度 -

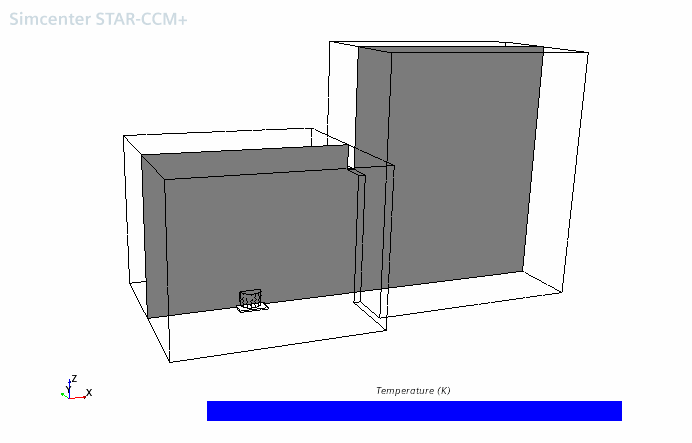

使用鼠标按钮定位几何，如下图所示。

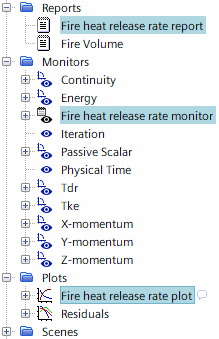

火焰属性设置期间：已自动设置火焰放热率报告、监视器和绘图。
-
打开报告、监视器和绘图节点。
- 保存模拟。
