创建标量场景

创建显示涡旋的标量场景，以在模拟运行时可视化求解。

  1. 创建标量场景。
  2. 单击对象树上方的场景/绘图按钮。
  3. 选择标量 1 > 标量场节点，并将“函数”设为涡旋 > 幅值。
  4. 在相同窗口中，设置下列属性：
    属性 值
    最小 0
    最大 28
    剪切 关闭
    自动范围 关闭
  5. 选择标量 1 节点，然后将轮廓样式设为平滑填充。
  6. 单击模拟按钮以返回 Simcenter STAR-CCM+ 模拟对象树。
为场景添加注释显示求解时间：

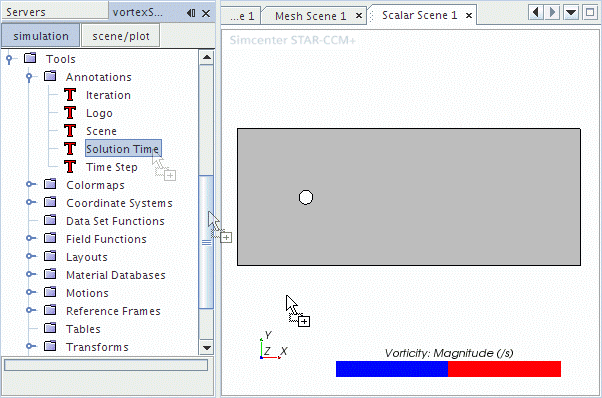

  1. 展开工具 > 注释节点，然后将求解时间节点拖入场景。


    “求解时间”注释添加到场景左下角。
