稳态流：顶盖驱动方腔流

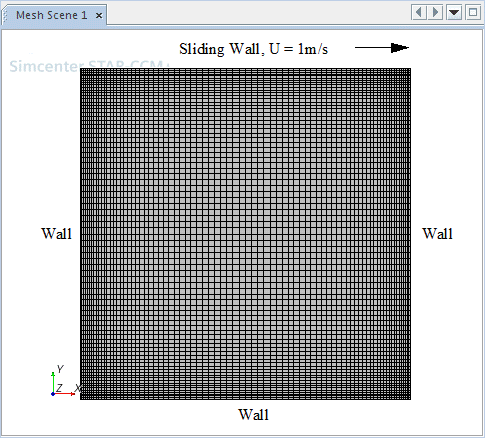

本教程演示 Simcenter STAR-CCM+ 在求解传统的顶盖驱动方腔流时的性能。问题几何由一个 1 m2 的二维空穴组成。该空穴由一层不渗透壁面覆盖，该壁面在 X 方向上以 1 m/s 的恒定速度移动。使用具有 6400 个网格单元的拉伸四边形网格。
材料属性：
| 密度 (kg/m3) | 1.0 |
| 动力粘度 (Pa.s) | 0.0002 |
边界条件：
| 上壁面 | U = 1.0 (m/s), V=0.0 |
| 下壁面 | U = V = 0.0 |
| 左壁面 | U = V = 0.0 |
| 右壁面 | U = V = 0.0 |
初始条件：
| U、V 速度分量 (m/s) | 0.0 |
| 工作压力 (Pa) | 0.0 |
根据空穴宽度、上壁面速度、流体密度和流体动力粘度，雷诺数为 5000。采用分离流模型执行计算。沿着通过空穴中心的线的 U 和 V 速度分布均与文献 [Ghia] 中的数据相对比。
