设置边界条件和数值

此问题仅要求两个边界条件：移动和固定。在 Simcenter STAR-CCM+ 中，可以将两个或多个边界组合为一个边界。

使用以下步骤：

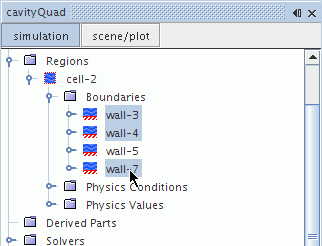

  1. 打开区域 > cell-2 > 边界节点。
  2. 同时选择边界节点 wall-3、wall-4 和 wall-7。
  3. 右键单击并选择组合。
    这样将创建一个单边界 wall-3，其由方块中除顶部外的所有侧组成。
  4. 将 wall-3 节点重命名为固定壁面。
  5. 将 wall-5 节点重命名为移动壁面。

对于移动壁面边界，将 x 方向的速度设置为 1 m/s：

  1. 选择移动壁面 > 物理条件 > 切向速度指定节点，然后将方法设置为矢量。
  2. 选择物理值 > 相对速度节点，然后在值属性中输入 1,0,0。
  3. 保存模拟。
