设置平面截面

创建穿过部件的平面截面，以在求解器运行时显示标量和矢量。

  1. 右键单击衍生部件节点，然后选择新建 > 截面 > 平面截面
    创建截面对话框将出现在圆柱窗口中。
  2. 指定精确值以定义平面截面：
    属性 值
    输入部件 Body 1
    平面参数
    原点 [0, 0, 0.02] m
    法向 [0, 0, 1] m
    显示 没有显示器

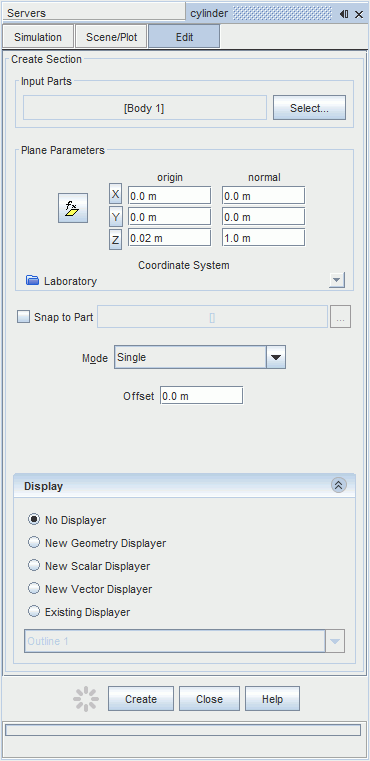

    创建截面对话框现在如下所示。

  3. 单击创建，然后单击关闭。
    新的衍生部件平面截面将在衍生部件节点下创建。
  4. 保存模拟。
