监视力系数

默认情况下，Simcenter STAR-CCM+ 会提供一个残差绘图用于监视求解的收敛。除此之外，创建其他报告和监视器以帮助评估收敛也非常有用。

创建两个报告，以监视求解器运行时的力系数：

  1. 右键单击报告节点，然后选择新建 > 流 / 能量 > 力系数。
  2. 将力系数 1 重命名为曳力系数。
  3. 在属性窗口中，设置下列属性：
    属性 设置
    参考密度 1.18 kg/m^3
    参考速度 50 m/s
    参考面积 8E-4 m^2
    部件 区域 > 体 1 > 边界 > 圆柱体壁面
可以复制此报告并将其作为升力系数报告的基础使用：
  1. 复制并粘贴曳力系数节点。
  2. 将副本重命名为升力系数。

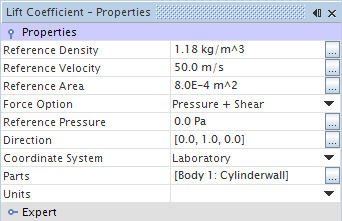

  3. 在属性窗口，将方向设置为 [0, 1, 0]

根据报告创建监视器和绘图：

  1. 同时选择曳力系数和升力系数节点。右键单击曳力系数节点，然后选择根据报告创建监视器和绘图。
  2. 单击单个绘图以显示单个绘图中的两个探测的系数。

已经利用相关绘图创建了两个新监视器。

  1. 将绘图 > 报告绘图重新命名为力系数绘图
  2. 保存模拟。
