定义直接参考坐标系

Simcenter STAR-CCM+ 支持将旋转参考坐标系直接添加到稳态或瞬态模拟。不支持直接旋转和平移参考坐标系。

此外，如果有多个部件分配给区域，则可以对部件进行子分组，并为每个子组定义一个旋转。
  1. 要将直接移动参考坐标系添加到区域，选择区域 > [区域] > 物理条件 > 运动指定选项，然后将选项设为直接旋转参考坐标系值。

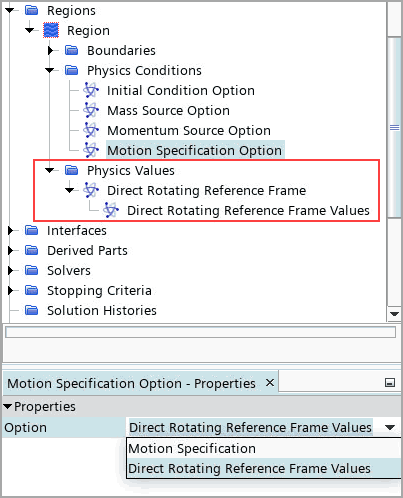

    相应的节点显示在物理值下：


  2. 选择物理值 > 直接旋转参考坐标系 > 直接旋转参考坐标系值节点，然后设置属性以指定旋转。
  3. 要激活参考坐标系的部件子组：
    1. 选择区域 > [区域]节点，然后激活允许每个部件值。

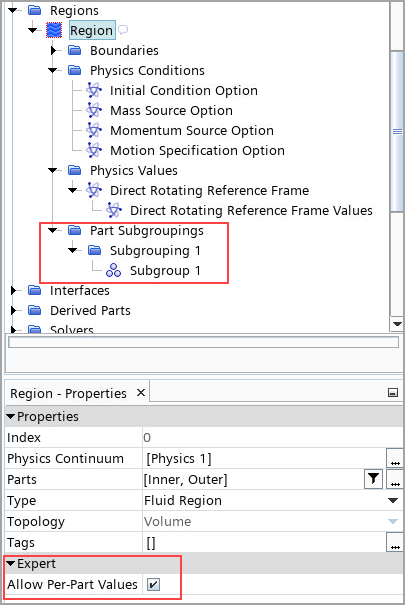

      部件子分组节点出现在具有预定义子分组 1 的模拟树（子组和预定义子组 1 的集合）中。另请参见：按子组应用物理量。


    2. 要添加其他子组，右键单击部件子分组 > 子分组 1 节点，然后选择新建。
    3. 选择子分组 1 > [子组]节点，然后在对象中给旋转值相同的部件分组。
    4. 要为每个子组指定一个旋转，选择物理值 > 直接旋转参考坐标系节点，然后激活根据部件子分组指定。
      现有子组将自动添加到直接旋转参考坐标系 > 根据部件子组节点。
    5. 选择直接旋转参考坐标系 > 根据部件子组 > [子组] > 直接旋转参考坐标系值，然后设置属性以指定此子组的旋转。
  4. （可选）要修改边界的参考坐标系，请参见边界参考坐标系参考。
