生成体网格

生成体网格的第一步是根据导入的几何部件创建流体域。

使用以下步骤：
  1. 右键单击几何体 > 部件 > GrainSystem节点，然后选择 将部件分配给区域...

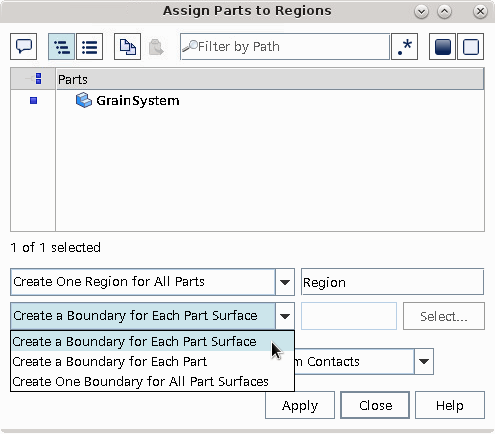

  2. 在将部件分配给区域对话框中，请确定已选择 GrainSystem，并将第二个下拉列表设为为每个部件表面创建边界。

  3. 单击应用，然后单击关闭。
创建基础尺寸 0.1 m 的网格化连续体：
  1. 右键单击几何 > 操作，然后选择新建 > 网格 > 自动网格。
  2. 在创建自动网格操作对话框中：
    1. 在部件列表中，选择GrainSystem。
    2. 从选择网格生成器框，按顺序选择以下网格生成器：
      组 网格生成器
      面网格生成器 表面重构
      圆锥体体积网格生成器 多面体网格生成器
  3. 选择自动网格 > 默认控制 > 基础尺寸节点，并将值设置为 0.1 m。
  4. 单击网格工具栏中的 （生成体网格）。
    输出窗口中显示网格生成器的输出。完成网格化过程后，输出窗口中显示消息 Volume Meshing Pipeline Completed。
  5. 选择场景 > 几何场景 1 > 表面 1，然后激活网格。
  6. 选择场景 > 几何场景 1 > 显示器 > 几何 1，然后激活网格。

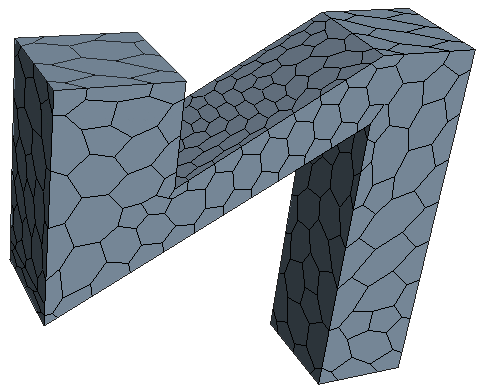

  7. 在几何场景中，右键单击并选择应用表示至显示器 > 体网格以查看结果。

  8. 保存模拟。
