设置可视化场景

创建一个标量场景，以在流体系统中可视化表示麦粒。

使用以下步骤：
  1. 右键单击场景节点，然后选择新建 > 标量。
  2. 单击对象树上方的场景/绘图按钮。

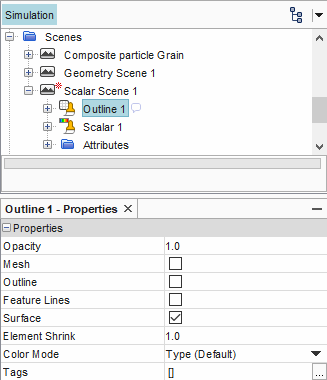

  3. 选择轮廓 1 节点。
    • 禁用轮廓属性。
    • 激活表面属性。


  4. 右键单击标量 1 > 零部件管理器，然后选择编辑。

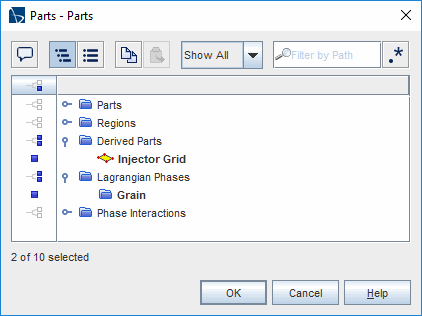

  5. 在零部件对话框中，选择衍生零部件 > Injector Grid(喷射器方格) 和拉格朗日相 > Grain(颗粒)。单击确定。

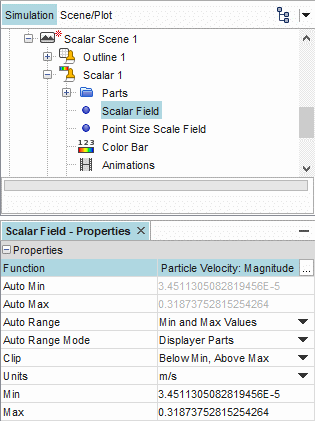

  6. 选择标量场节点，然后将函数设为颗粒 > 颗粒速度 > 幅值。

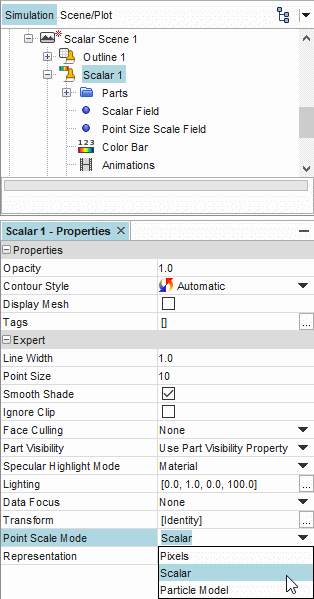

  7. 选择标量 1 节点，然后将点缩放模式设置为标量。

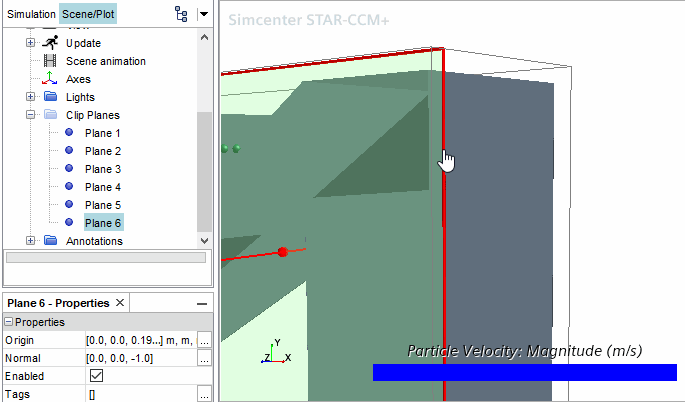

  8. 选择属性 > 剪辑平面 > 平面 6 节点，然后激活已启用属性。
  9. 在场景显示中，将光标定位在剪辑平面的红色边界内，然后在 z 方向上单击并拖动平面工具。移动平面，直到它靠近输送机的边，或者直到原点 属性的 z 坐标约为 0.19。

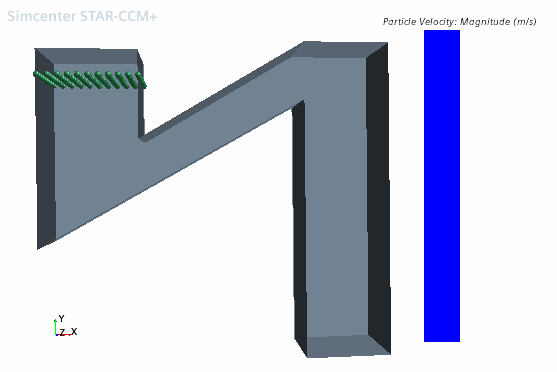

  10. 调整颜色带和屏幕并提供下列视图。


在每个时间步导出可视化图像：

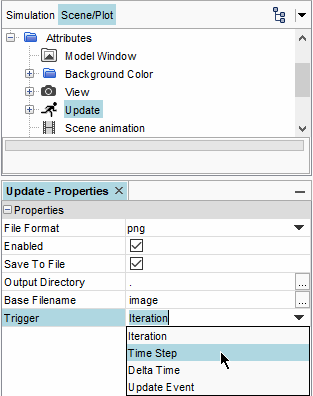

  1. 选择属性 > 更新节点，然后将触发器设为时间步。
  2. 激活保存至文件属性复选框。

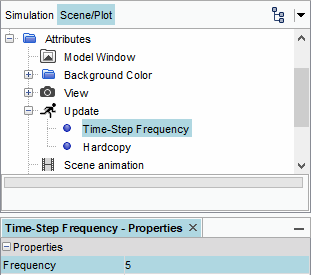

  3. 展开更新管理器，然后选择更新 > 时间步频率节点，然后将频率设为 5。


  4. 保存模拟。
