模拟数据绘图

在本节中，使用用户定义的压力比场函数和根据 S 形管壁面创建的线表面为模拟数据绘图。

使用以下步骤：
  1. 在进气窗口中，右键单击绘图节点，然后选择新建绘图 > XY 绘图。
    这会在树中创建空绘图并在图形窗口中显示。
  2. 选择 XY 绘图 1 节点，然后单击零部件属性的右半部分。
  3. 在选择对象对话框中，选择衍生零部件 > 平面截图，然后单击确定。
  4. 选择 XY 绘图 1 > Y 类型 > Y 类型 1 节点，并确保数据类型属性设为标量。
  5. 选择 Y 类型 1 > 标量函数节点，然后将场函数设置为压力比。

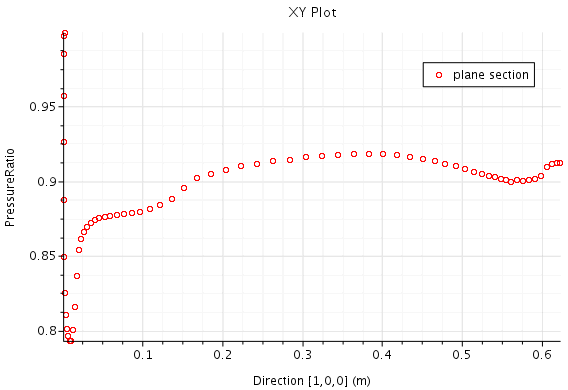

    显示如下所示的绘图：



  6. 保存模拟。
