可视化速度矢量

本节介绍了如何检查速度矢量。

使用下列步骤以生成矢量场景：
  1. 右键单击场景节点。选择新建 > 矢量将显示矢量场景 1 屏幕。

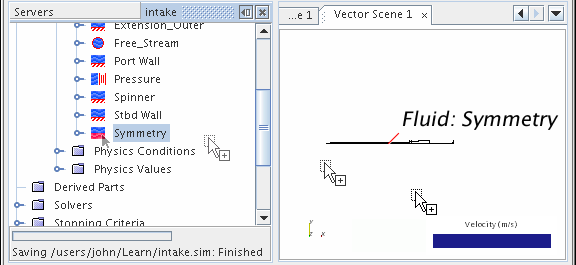

  2. 打开区域 > 流体 > 边界节点，然后将对称节点拖入屏幕。

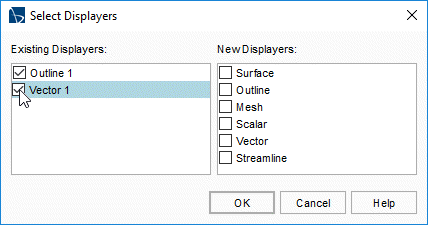

    当鼠标指针到达屏幕时，利用选择显示器对话框可决定接收新零部件的零部件显示器。

  3. 激活现有显示器矢量 1，然后单击确定。


    此时虽然很难从默认视图中看到，但零部件已位于场景内。

  4. 为获得更清晰的模型视图，可单击工具栏上的 （保存-恢复-选择视图）以激活保存-恢复-选择视图菜单。
  5. 在该菜单中，选择视图 > +Y > 上 -Z。也可按需要放大和平移视图。

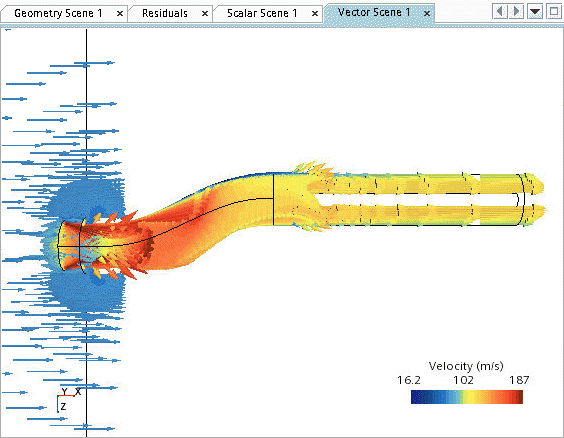

    结果随即显示在矢量场景 1 屏幕中。

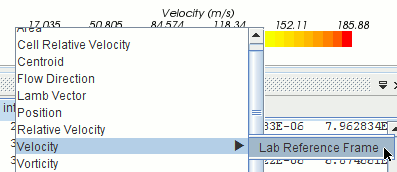

    速度是矢量屏幕的默认选择。如果将零部件添加到场景中后您看不到任何矢量，应右键单击屏幕内的矢量栏。在显示的弹出菜单中，选择速度 > 基准参考系。



此场景中的矢量箭头太长。要将其缩短：
  1. 选择场景 > 矢量场景 1 > 矢量 1 > 图形 > 相对长度节点，然后将图形长度 (%) 设为 0.2。

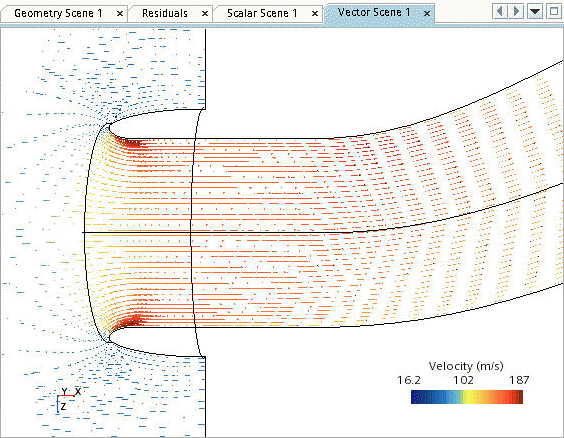

    此时箭头已变短。



  2. 保存模拟。
