创建虚拟盘的网格细化
要使虚拟盘周围流体场的分辨率较高，建议创建圆柱体积细化。您可以使用零部件形状和网格自定义控制创建细化。
- 右键单击节点并选择。
-

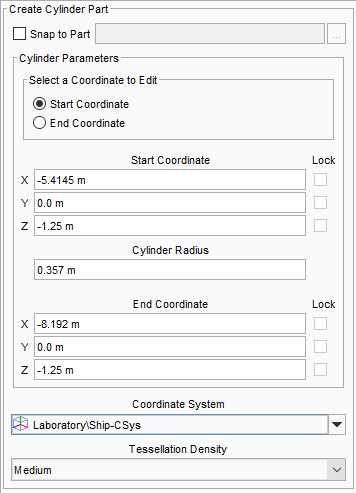

在创建/编辑圆柱体零部件对话框中设置下列参数：
开始坐标 结束坐标 圆柱体半径 坐标系 X -5.4145 m -8.192 m 0.357 m 基本坐标系\Ship-CSys Y 0.0 m 0.0 m Z -1.25 m -1.25 m
以船的局部坐标系为参考创建圆柱体形状零部件。 - 单击创建，然后单击关闭。
- 将节点重新命名为盘细化。
继续操作：将自定义网格控制分配至盘细化零部件形状：
- 右键单击节点，然后选择。
- 将体积控制节点重新命名为盘细化。
-
编辑盘细化节点并设置下列属性：
节点 属性 设置 盘细化 零部件 盘细化
自定义各向同性尺寸 激活 尺寸类型 相对于基数的值
相对尺寸基数百分比 10.0 - 保存模拟。
