分析通道流结果

在模拟结束时，可通过查看速度矢量场以及提取收敛求解的压降值来判断优化的质量。

要分析通道流结果：
  1. 检查速度矢量场：
    1. 打开输入场景。
    2. 在场景/绘图选项卡中，选择 Vector 1(矢量 1) > 部件节点，然后选择所有区域和边界。
    3. 选择矢量场节点，然后将函数设为速度 > 基准参考系。

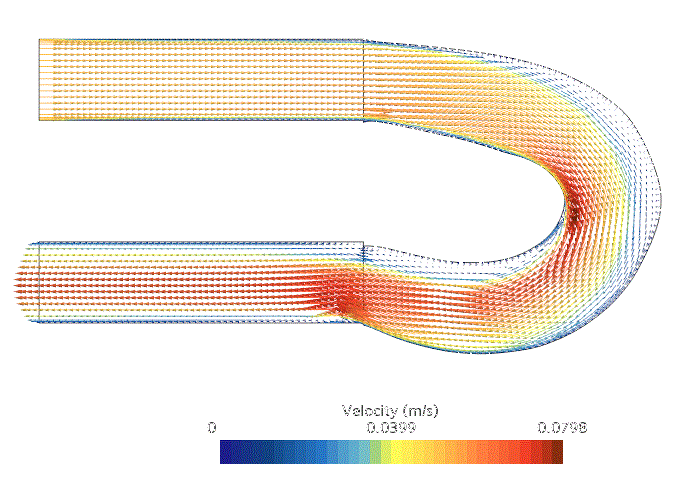

      流体速度在出口通道中最高，其中速度矢量呈现均匀的流模式。

  2. 右键单击报告 > 压降节点，然后选择运行报告。
    随即在输出窗口中显示优化通道的入口和出口之间的压降，约为 0.6 Pa。此值明显低于基准压降 1.9 Pa。尽可能降低压降，可获得通道的理想形状。
