设置共拉伸

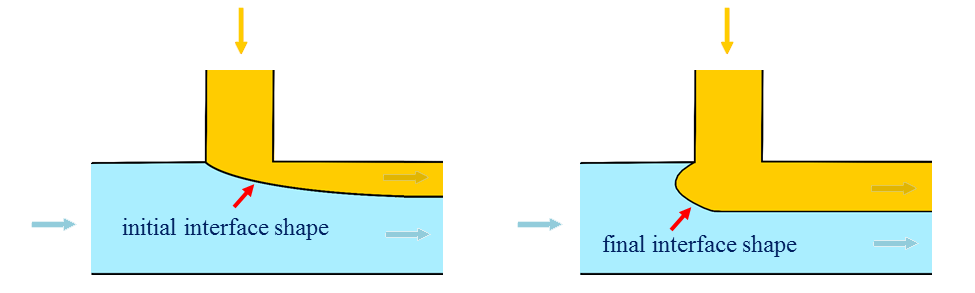

共拉伸是拉伸两种或更多相互接触的材料（例如，当对象和其涂层一起拉伸时）。 必须单独定义材料，然后通过指定它们之间的交界面来将其相互关联。

使网格的长宽比尽可能接近 1 以提升收敛。

对于稳定求解，拉伸部分的材料属性必须能够进行合理的比较。 例如，确保动力粘度彼此相距不足一个数量级。 同样，保持剪切速率、雷诺数和松弛时间在可比的尺度内。

要设置共拉伸：

1. 为每个拉伸部分创建单独区域和单独物理连续体。
2. 在拉伸部分之间的接触边界之间创建一个交界面。
3. 选择交界面 > [拉伸部分之间的交界面]，然后将类型设为内部交界面。
4. 编辑区域 > [拉伸区域] > 边界 > [拉伸部分之间的内部交界面边界] > 物理条件，然后设置以下属性：

   节点	属性	设置
   变形指定	指定	位移
   变形位移指定	指定	内部

5. 如果模内的流体不混溶，选择区域 > [拉伸区域] > 物理条件 > Alignment Option(对齐选项)，然后将选项设为 Unaligned(未对齐)。 这样，网格单元可以在与拉伸方向平行的方向上移动。



6. 在单个模或通道中处理两种或更多材料时，选择边界 > [壁面边界] > 物理条件 > 剪切应力指定，然后将方法设为滑移。
7. 展开工具 > 运动，然后设置下列属性：

   节点	属性	设置
   变形	变形顺序	运动相关
   	变形方法	BSpline
   BSpline 参数	线性拟合	激活。 请参见线性拟合选项。

8. 要防止沿对称平面变形超调，应用非零变形阻尼因子（通常为 0.05–0.1）。

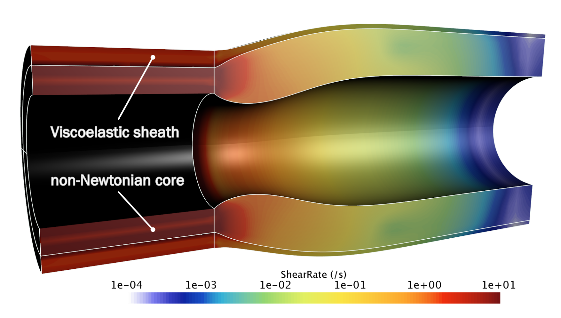

下图显示了共拉伸的示例，其中软管和护套的拉伸部分接触。 注意，这两个拉伸部分使用不同的物理模型。
